Fallstudie
Královka
Královka i Bedřichov är den perfekta tillflyktsorten i Jizera-bergen i Tjeckien! Här kan du njuta av en fantastisk utsikt från det ikoniska utsiktstornet, bekvämligheten i ett modernt hotell, utsökt tjeckisk mat och avkoppling i wellnesscentret.
introduktion av platsen

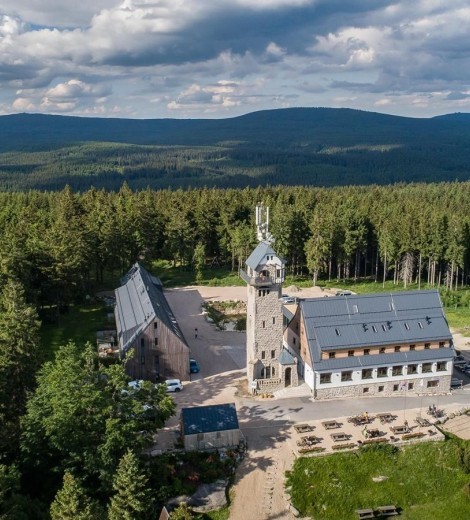

Var den ligger
Královka-komplexet i Bedřichov är ett modernt rekreationscenter i hjärtat av Jizera-bergen, som erbjuder olika typer av boende, sport- och avkopplingsmöjligheter. Områdets centrum är utsiktstornet Královka, som bjuder på en fantastisk utsikt över det omgivande landskapet och lockar både turister och naturälskare. Komplexet inkluderar ett hotell, en restaurang som serverar tjeckisk mat, en lekplats för barn, sportanläggningar och ett wellnesscenter. Královka är en populär året runt-destination: utgångspunkt för längdskidspår på vintern och perfekt för vandring och cykling på sommaren.
Kundens krav

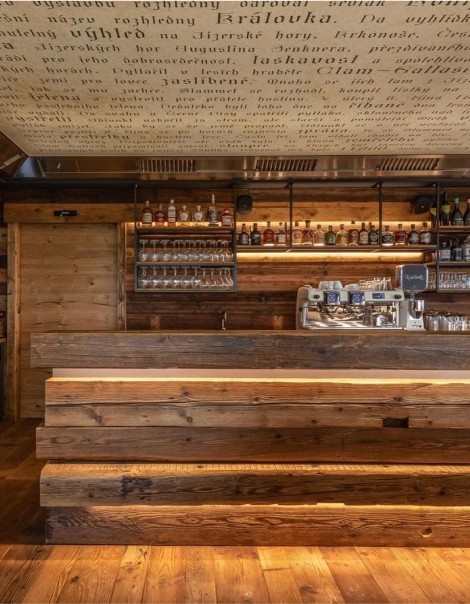

Utmaningen
Installationen av ventilationssystemen för Královka-komplexet innebar specifika utmaningar. Projektet krävde höga standarder för enheternas funktion och effektivitet, långsiktig hållbarhet, servicestöd, utformningen av ventilationstaket i det öppna köket samt full automatisering av hela komplexets system.
För ventilationstaken i köken behövde vi uppfylla särskilda krav från arkitekten, särskilt när det gällde integration med interiördesignen och dimbar belysning. Den största utmaningen var den begränsade höjden i bryggeriområdet, vilket begränsade både design- och installationsmöjligheterna. Dessutom var fönsterhöjden avgörande — ventilationstaket fick inte monteras lägre än fönsterlinjen. För att uppfylla alla dessa krav utvecklade vi en unik taklösning, olik allt vi tidigare hade genomfört.
När det gäller själva enheterna fastställdes specifika krav på luftflödeskapaciteten, vilka vi inte bara uppfyllde utan överträffade, vilket möjliggjorde extra kapacitet.
kökventilation och kommersiell linje

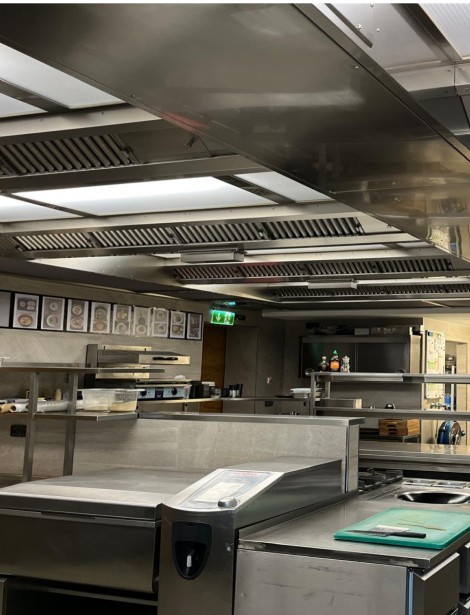

Lösningen
I Královka-komplexet implementerade vi en omfattande ventilationslösning som uppfyller de specifika kraven i varje område.
Vi installerade ett ventilationstak på 60 m2 i huvudköket, som måste vara avskilt från restaurangen för att förhindra att kunder störs av ljud och lukter från köket. I restaurangens öppna showkök använde vi ett 28 m2 ventilationstak i en exklusiv design med speciallaminering, anpassad till de höga interiörkrav som arkitekten ställde. Båda taken är anslutna till en DUPLEX 10 100 Basic värmeåtervinningsenhet, vilket säkerställer effektiv och energibesparande ventilation i köksområdena.
För ventilation av rum, korridorer, anläggningar och receptionsområden installerade vi en DUPLEX 3 500 MultiEco värmeåtervinningsenhet, som upprätthåller hög luftkvalitet i hela komplexet. Wellnessområdena är utrustade med en DUPLEX 580 ECV värmeåtervinningsenhet, som ger målinriktad ventilation anpassad till dessa avkopplingszoners specifika behov.
Princip för våra tak

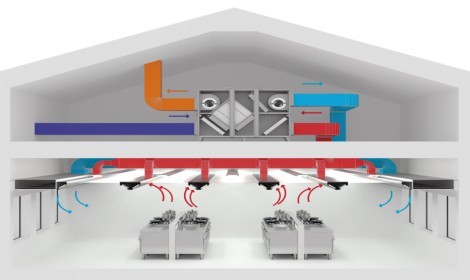

Hur fungerar taket som är anslutet till enheten?
Våra mycket effektiva (99 %) ATREA-ventilationstak kan kombineras med en DUPLEX Basic värmeåtervinningsenhet för effektiv luftväxling i köket.
Förorenad luft sugs ut och filtreras genom högkvalitativa rostfria filter och kan dessutom renas med hjälp av UV-C-filtreringsteknik.
Taken är ett slutet system, vilket innebär en lufttät lösning som bevarar byggnadens konstruktion och eliminerar lukt i lokalerna. Denna lösning skapar optimala arbetsförhållanden för kökspersonalen.
Atrea erbjuder ett komplett system – ventilationstak med filtrering tillsammans med luftbehandlingsenhet och styrsystem. Allt levererat och installerat av en enda leverantör!
Återbetalning med värmepump: lönar sig inom 5 år
Med en värmepump får ventilationssystemet en stark ekonomisk dimension. Inom 5 till 7 år betalar sig investeringen i värmepumpen, och därefter börjar systemet producera värme ”nästan gratis.”
Prestanda och förbrukning:
- Luftflöde: 10 000 m³/h
- Luftkylning via VP: ca 7–8 °C
- Värmepumpens effekt: upp till 40 kW (beroende på luftfuktighet och kondens på spiralen)
- COP (verkningsgrad): ~4 (inlopp 7/2 °C; utlopp 45/50 °C)
- Genomsnittlig värmevinst: 28 kW vid 7 kWe VP-ingång
Ekonomisk beräkning:
- Elpris: 0,2 €/kWh
- Resulterande värmepris: 0,1 €/kWh
- Nettovinst: 0,9 € per driftstimme
- Daglig drift: 14 timmar
- Årlig drift: 340 dagar
- Årlig vinst: cirka 4.100 €
Investering: Att lägga till en värmepump (VP) i systemet kostar cirka 20.500–28.800 €, vilket ökar den totala projektkostnaden med ungefär samma belopp. Med en årlig besparing på cirka 4.100 € för värmeåtervinning blir återbetalningstiden ungefär 5–7 år.
Kundens feedback
"ATREA:s lösning uppfyller alla våra krav på funktionalitet, design och kvalitet, med arrangemang för regelbunden service för att säkerställa långsiktig driftsäkerhet och prestanda i systemet."
Spela video
Videorecension
Se en intervju med ägaren till Královka, där han beskriver vilka deras krav var och hur allt fungerar.
Galleri
Titta runt & inuti
Resultatet
Luktfri
miljö
Behaglig inomhusmiljö och ren luft runt showköket, hotellrestauranger, skolmatsalar, kaféer och andra lokaler.
Automatisk temperaturkontroll
Fullt automatiskt styrsystem med kontinuerlig effektreglering baserad på temperatur och luftfuktighet, utformat speciellt för köksdrift.
Rena ventilationskanaler
Fettfria luftkanaler tack vare mycket effektiv filtrering eller inbyggd UV-C-teknik – nästan 99 % effektivitet.
Skydd av tekniska installationer
Det revolutionerande, slutna ventilationstakssystemet ger skydd för inbyggda armaturer, takkonstruktioner och andra tekniska installationer.
