Centrálny systém vetrania
- Centrálna vetracia jednotka
- Regulátory prietoku vzduchu
Vzduchotechnická jednotka
Centrálna vzduchotechnická jednotka zabezpečuje výmenu vzduchu v celom bytovom dome. Privádza čerstvý vzduch do jednotlivých bytov a zároveň odvádza vydýchaný vzduch z objektu.
Pomocou filtrov zachytáva prach, peľ aj ďalšie nečistoty z vonkajšieho prostredia, a prispieva tak k zdravšiemu a čistejšiemu vnútornému prostrediu.
Súčasťou jednotky je rekuperácia tepla, vďaka ktorej sa teplo z odvádzaného vzduchu využíva na ohrev čerstvého vzduchu. Tým sa znižujú tepelné straty a šetrí energia na vykurovanie.
Rozdelenie jednotiek podľa účelu použitia
Podľa nariadenia Komisie (EÚ) 1253/2014 v znení neskorších predpisov:
- Jednotky, ktoré vetrajú priestor primárne určený na pobyt ľudí, ako sú školy, škôlky, kancelárie, byty a pod., musia spĺňať nariadenie ErP o ekodizajne.
- Ak jednotky vetrajú primárne priestor určený pre technologické zariadenia, nemusia spĺňať nariadenie ErP.
Vzduchotechnické jednotky spĺňajúce požiadavky ErP
DUPLEX MultiEco-V
1500–6500
- Vnútorná inštalácia
- Všetky vývody zvisle hore
- Ecodesign
- Protiprúdový výmenník
- >90% účinnosť rekuperácie tepla
- 100% prispôsobiteľné
- Všetky registre vo vnútri
- Plug´n´Play
DUPLEX MultiEco-N
1500–9000
- Vonkajšia strešná inštalácia
- Ecodesign
- Protiprúdový výmenník
- >93% účinnosť rekuperácie tepla
- 100% prispôsobiteľné
- Všetky registre vo vnútri
- Plug´n´Play
DUPLEX Silent-N
1400–2400
Špeciálne strešné vzduchotechnické jednotky s veľmi dobrým tlmením hluku.
Detail produktu
DUPLEX Flexi 3
650–6000
- 6 v 1
- Vnútorné aj nástrešné prevedenie
- Parapetné / podstropné prevedenie
- Skladové jednotky/možnosť úpravy na mieste
- Protiprúdový výmenník
- >90% účinnosť rekupera tepla
- Plug´n´Play
- Certifikácia PHI
Vzduchotechnické jednotky bez ErP
DUPLEX Basic
1400–15100
- Vnútorná inštalácia
- Krížový výmenník
- 75% účinnosť rekuperácie tepla
- 100% prispôsobiteľné
- Všetky registre vo vnútri
- Plug´n´Play
DUPLEX Basic-V
1400–10100
- Všetky vývody zvisle hore
- Krížový výmenník
- 75% účinnosť rekuperácie tepla
- 100% prispôsobiteľné
- Všetky registre vo vnútri
- Plug´n´Play
DUPLEX Basic-N
1400–15100
- Vonkajšia strešná inštalácia
- Krížový výmenník
- 75% účinnosť rekuperácie tepla
- 100% prispôsobiteľné
- Všetky registre vo vnútri
- Plug´n´Play

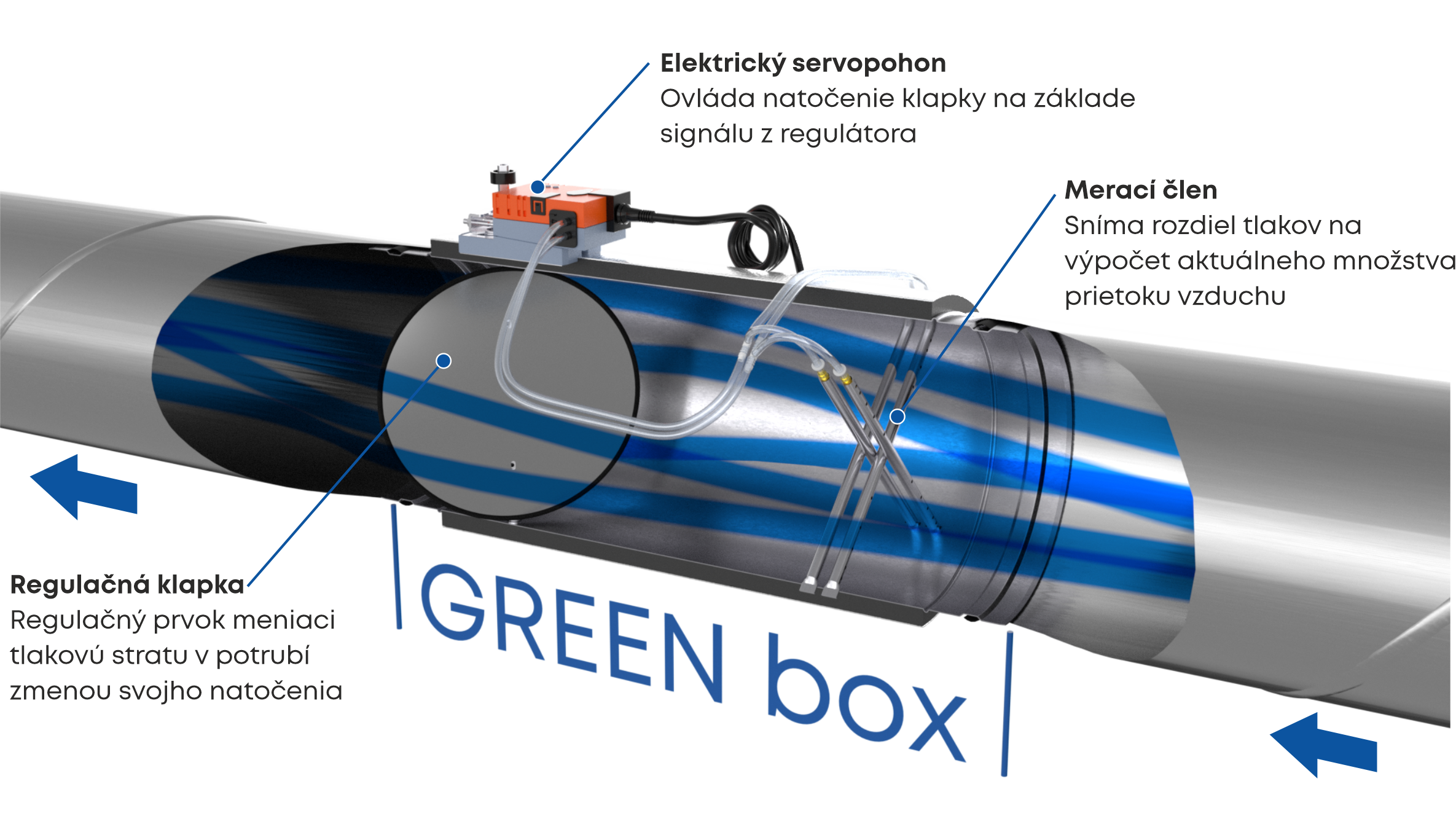

VAV regulátor
VAV regulátor (Variable Air Volume) slúži na reguláciu množstva vzduchu vo vetracom systéme podľa aktuálnej potreby priestoru, napr. podľa obsadenosti. Vďaka tomu zabezpečuje komfortné vnútorné prostredie a zároveň pomáha znižovať spotrebu energie.
Ako VAV regulácia funguje?
- Systém neustále vyhodnocuje potrebu vetrania v miestnosti.
- Využíva informácie zo snímačov CO₂, vlhkosti, kvality vzduchu, BOOST tlačidiel, webovej aplikácie a pod.
- Podľa aktuálnej potreby automaticky upravuje množstvo privádzaného alebo odvádzaného vzduchu.
- Vďaka presnej regulácii zabezpečuje vyšší komfort a úsporu energie.
Hlavné výhody
- Komfortné a stabilné vnútorné prostredie
- Úspora energie vďaka regulácii podľa skutočnej potreby jednotlivých priestorov
- Tichá a efektívna prevádzka
- Možnosť individuálnej regulácie jednotlivých bytov
Ako vyberať?
Porovnanie úrovní regulácie
| GREEN box Lite | VAV regulátor | GREEN box Net |
|---|---|---|
| Základný konvenčný systém | Typ systému | Pokročilá sieťová regulácia VAV |
| Zabezpečenie konštantného statického tlaku vo VZT potrubí | Princíp riadenia | Inteligentná komunikácia s centrálnou VZT jednotkou |
| Základná – podľa statického tlaku v potrubí | Optimalizácia prevádzky | Optimalizácia celého systému v reálnom čase – zabezpečenie maximálnej možnej otvorenosti systému |
| Úsporná prevádzka | Úspora energie | Maximálna úspora vďaka koordinácii celej sústavy |
| Mobilná aplikácia* | Vzdialené ovládanie | Mobilná aplikácia / web + správcovská aplikácia |
| Áno* | Vzdialená diagnostika | Áno |
| Nie | Rozpočítavanie nákladov | Áno – podľa skutočnej prevádzky |
| Menšie a jednoduchšie projekty | Vhodné použitie | Väčšie a technicky pokročilé objekty |
| Jednoduchšia lokálna správa | Správa systému | Centrálny dohľad nad celým objektom |
| Tichá prevádzka | Akustický komfort | Optimalizovaná prevádzka s minimalizáciou hlučnosti |
| Malé objekty typu administratíva, škola, škôlka,… | Typický projekt | Rezidenčné objekty, administratíva, škola, škôlka,… |
* GREEN box Lite je nutné pripojiť na internet
Porovnanie centrálnych VAV systémov so systémom CAV
Znázornenie úspory oproti základným CAV systémom (constant air volume)
AŽ O 60 % NIŽŠIA SPOTREBA ENERGIE
v porovnaní s CAV systémami
- Úspora energie
- Nižšie prevádzkové náklady
- Menej emisií CO₂
- Vyšší komfort
GREEN box Lite
- Zostava tlakovo závislých regulátorov prietoku vzduchu
- Bez možnosti dátovej komunikácie s vetracou jednotkou
- Presné meranie prietoku vzduchu na prívode i odťahu
- Dimenzia 100–400 mm
- Rozsah prietoku vzduchu 4–3166 m3/h
- Vzdialené ovládanie pomocou mobilnej aplikácie
- Regulácia aMotion
GREEN box Net
- Hi-tec zostava regulátorov prietoku vzduchu s komunikačnou väzbou na vetraciu jednotku
- Optimalizácia polohy klapiek, t. j. minimalizácia energetickej spotreby a hlučnosti systému
- Presné meranie prietoku vzduchu na prívode a odťahu
- Dimenzia 100–400 mm
- Rozsah prietoku vzduchu 4–3166 m3/h
- Vzdialené ovládanie pomocou mobilnej aplikácie
- Regulácia aMotion
Ako to funguje
Schéma centrálneho systému v bytovom dome
Jedna vzduchotechnická jednotka DUPLEX na streche budovy a v každej bytovej jednotke regulátor prietoku vzduchu a rozdeľovacia klapka.
Legenda:
Privádzaný čerstvý vzduch z exteriéru
Privádzaný čerstvý vzduch do interiéru
Odpadový vzduch
Odvádzaný vzduch

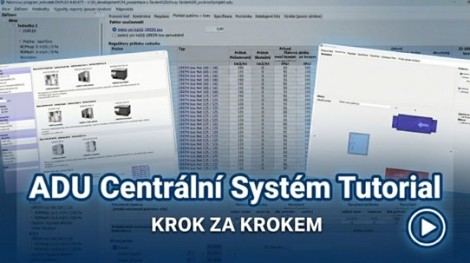

Návrhový softvér a videonávod
S návrhom vzduchotechnického systému Vám pomôže náš návrhový softvér, ktorý je bezplatne k dispozícii na stiahnutie na našich webových stránkach.
Súčasťou je aj videonávod, ktorý opisuje návrh centrálneho systému s jednotkou DUPLEX a regulátormi prietoku vzduchu GREEN box.
