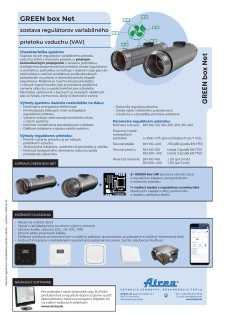

GREEN box Net

Hi-tec zostava regulátorov prietoku vzduchu s komunikačnou väzbou na vetraciu jednotku

Optimalizácia polohy klapiek, t. j. minimalizácia energetickej spotreby a hlučnosti systému

Presné meranie prietoku vzduchu na prívode a odťahu

Dimenzia 100–400 mm

Rozsah prietoku vzduchu 4–3166 m³/h

Vzdialené ovládanie pomocou mobilnej aplikácie

Regulácia aMotion

Inteligentné riadenie vetrania pre maximálny komfort a úsporu energie.

GREEN box Net je pokročilý systém regulácie prietoku vzduchu pre centrálne vetranie. Vďaka prepojeniu s centrálnou vzduchotechnickou jednotkou systém neustále vyhodnocuje aktuálnu potrebu vetrania a automaticky optimalizuje výkon ventilátorov aj polohu regulačných klapiek.

Výsledkom je tichšia prevádzka, nižšie náklady na prevádzku ventilátorov — prevádzkové náklady je možné znížiť až o 40 % v porovnaní s bežnými systémami s konštantným tlakom.

Systém je vhodný všade tam, kde sa požaduje vysoký komfort, vzdialená správa a spravodlivé rozpočítanie nákladov na vetranie jednotlivých bytov alebo priestorov.

2 konštrukčné vyhotovenia:

DN 100–160
DN 200–400

Výhody GREEN box Net:

Inteligentná optimalizácia celého systému vetrania
Úspora prevádzkových nákladov až 40 % v porovnaní so systémom GREEN box Lite
Tichá prevádzka a nízka hlučnosť systému
Presné riadenie množstva vzduchu podľa aktuálnej potreby
Vzdialené ovládanie a online správa systému
Možnosť rozpočítavania nákladov na vetranie
Vhodné pre bytové domy, kancelárie aj školy

Zostava GREEN box Net

2× tubus (prívod a odvod) s regulačnou klapkou, servopohonom a meraním prietoku
1× riadiaci modul obsahujúci zdroj napätia, svorkovnicu a riadiacu základnú dosku

Možnosti ovládania a riadenia

až 3× nezávislý digitálny vstup (tlačidlo BOOST, snímač prítomnosti a pod.)
až 2× zónová/prepínacia klapka pre prívod alebo odvod
až 2× snímač kvality vzduchu (CO₂, rH alebo VOC)
1× externý elektrický dohrievač
až 4× dotykový ovládač

Vzdialená správa

mobilná aplikácia a webové rozhranie
cloudové pripojenie
vzdialená diagnostika a servisná podpora zdarma
správcovská aplikácia na dohľad nad systémom
priebežné aktualizácie systému

Pozn.: podmienkou je prepojiť GREEN boxy Net a VZT jednotku uzavretú komunikačnou sieťou (rozhranie ethernet), ktorá zaisťuje kontinuálnu komunikáciu jednotlivých prvkov a ich vzájomnú optimalizáciu

Odporúčaná regulácia

Regulácia aMotion

Popis do technickej správy

Princíp riadenia vetracieho systému
Systém s GREEN boxmi Net je založený na priamej komunikačnej väzbe medzi regulátormi prietoku a centrálnou VZT jednotkou.
Jednotlivé regulátory prietoku kontinuálne odovzdávajú informácie o aktuálnom prietoku a polohe regulačných klapiek do centrálnej jednotky, ktorá na základe týchto údajov v reálnom čase optimalizuje otáčky ventilátorov a pracovný bod celej VZT sústavy.
Tým je zabezpečená stabilná regulácia prietokov vo vetraných zónach pri súčasnej minimalizácii tlakových strát, eliminácii prevádzkovej hlučnosti systému a maximálnej energetickej efektivite systému.

Výhody systému:

optimalizácia pracovného bodu ventilátorov bez nutnosti regulácie konštantného tlaku v potrubnej sieti
významné zníženie prevádzkovej spotreby energie
minimalizácia tlakových strát na regulačných klapkách
nižšia aerodynamická hlučnosť v potrubnej sieti vďaka redukcii škrtenia prietoku
vzdialený dohľad a správa celého systému prostredníctvom webového rozhrania alebo mobilnej aplikácie
detekcia porúch a identifikácia neštandardne sa správajúcich regulátorov prietoku
možnosť individuálneho nastavenia režimov a stavov vetrania s prakticky neobmedzeným počtom variantov
možnosť rozpočítavania prevádzkových nákladov jednotlivých vetraných zón
rýchle uvedenie systému do prevádzky a centralizovaná konfigurácia

Požiadavky na pripravenosť stavby:

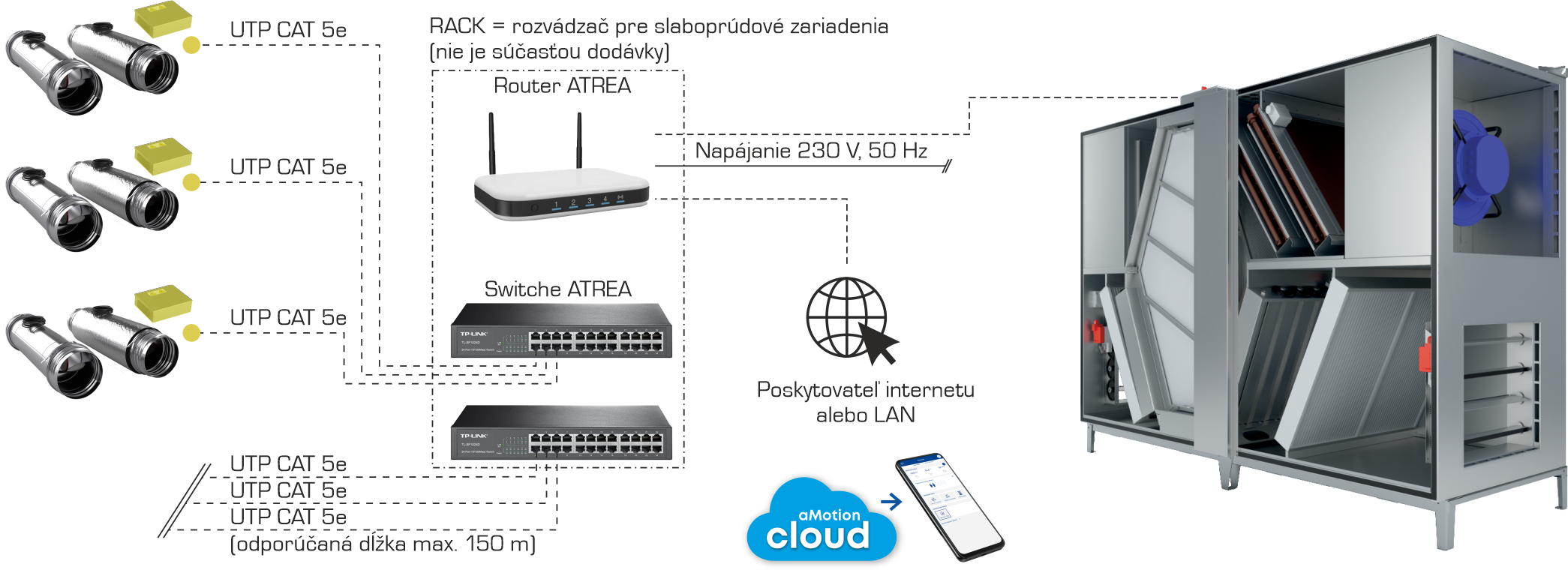

realizácia dátovej siete ethernet (UTP CAT 5e alebo vyššia) medzi jednotlivými riadiacimi modulmi GREEN boxu Net a centrálnou VZT jednotkou
inštalácia RACK rozvádzača pre slaboprúdové zariadenia (dodávka stavby) na umiestnenie sieťových prvkov
možnosť pripojenia celého systému k lokálnej sieti alebo internetu na vzdialený prístup a servisnú diagnostiku

Popis do výkazu výmer

XXX – prepíšte podľa projektu

GREEN box Net DN XXX:
Prívodný tubus
Regulátor variabilného prietoku vzduchu kruhový DN XXX dĺžky XXX s požiadavkou na upokojujúci úsek pred vstupom do regulátora s dĺžkou 3×DN. Tubus je izolovaný kaučukovou izoláciou a je vybavený servopohonom umiestneným vo vnútri/na plášti regulátora.
Navrhovaný prietok vzduchu V_nom = XXX m³/h. Akustický výkon vyžiarený do potrubia L_WA = XX dB(A). VAV regulátor je pripravený na priame napojenie do potrubia (je v rozmere vnútorného spoja podľa ČSN EN 1506)

Odvodný tubus
Regulátor variabilného prietoku vzduchu kruhový DN XXX dĺžky XXX s požiadavkou na upokojujúci úsek pred vstupom do regulátora s dĺžkou 3×DN. Tubus je izolovaný kaučukovou izoláciou a je vybavený servopohonom umiestneným vo vnútri/na plášti regulátora.
Navrhovaný prietok vzduchu V_nom = XXX m³/h. Akustický výkon vyžiarený do potrubia L_WA =XX dB(A). VAV regulátor je pripravený na priame napojenie do potrubia (je v rozmere vnútorného spoja podľa ČSN EN 1506)

Riadiaci modul
V plechovom, plastovom vyhotovení alebo na DIN lištu.
Riadiaci modul na riadenie, napájanie a ovládanie regulátorov prietoku umožňuje vstup až dvoch nezávislých analógových vstupov 0-10 (napr. snímač CO₂), až troch nezávislých externých signálov 0/1 (napr. nárazové tlačidlo/spínač), až štyroch ovládačov aDot, až 2× zónová/prepínacia klapka a štandardne komunikáciu Modbus TCP/IP pre nadradený systém riadenia. Zahŕňa cloudovú službu a možnosť vzdialeného ovládania v prípade pripojenia na internet.
Na zabezpečenie dátovej komunikácie medzi riadiacim modulom a centrálnou vetracou jednotkou je nutné zabezpečiť ethernetové pripojenie (UTP CAT 5e alebo vyššie).
Napájanie 230V/50 Hz, istenie 1×4 A char. B, príkon max. 60 W.
