GREEN box Net
- HI-tec sestava regulátoru průtoků vzduchu s komunikační vazbou na větrací jednotku
- Optimalizace polohy klapek tzn. minimalizace energetické spotřeby a hlučnosti systému
- Přesné měření průtoku vzduchu na přívodu i odtahu
- Dimenze 100–400 mm
- Rozsah průtoků vzduchu 4–3166 m3/h
- Vzdálené ovládání pomocí mobilní aplikace
- Regulace aMotion
Chytré řízení větrání pro maximální komfort a úsporu energie.
GREEN box Net je pokročilý systém regulace průtoku vzduchu pro centrální větrání. Díky propojení s centrální vzduchotechnickou jednotkou systém neustále vyhodnocuje aktuální potřebu větrání a automaticky optimalizuje výkon ventilátorů i polohu regulačních klapek.
Výsledkem je tišší provoz, nižší náklady na provoz ventilátorů — provozní náklady lze snížit až o 40 % oproti běžným systémům na konstantní tlak.
Systém je vhodný všude tam, kde je požadavek na vysoký komfort, vzdálenou správu a spravedlivé rozpočítání nákladů za větrání jednotlivých bytů nebo prostor.
2 konstrukční provedení:
- DN 100–160
- DN 200–400
Přednosti GREEN box Net:
- Inteligentní optimalizace celého systému větrání
- Úspora provozních nákladů až 40 % oproti systému GREEN box Lite
- Tichý provoz a nízká hlučnost systému
- Přesné řízení množství vzduchu podle aktuální potřeby
- Vzdálené ovládání a online správa systému
- Možnost rozpočítávání nákladů na větrání
- Vhodné pro bytové domy, kanceláře i školy
Sestava GREEN box Net
- 2× tubus (přívod a odvod) s regulační klapkou, servopohonem a měřením průtoku
- 1× řidící modul obsahující zdroj napětí, svorkovnici a řídicí základovou desku

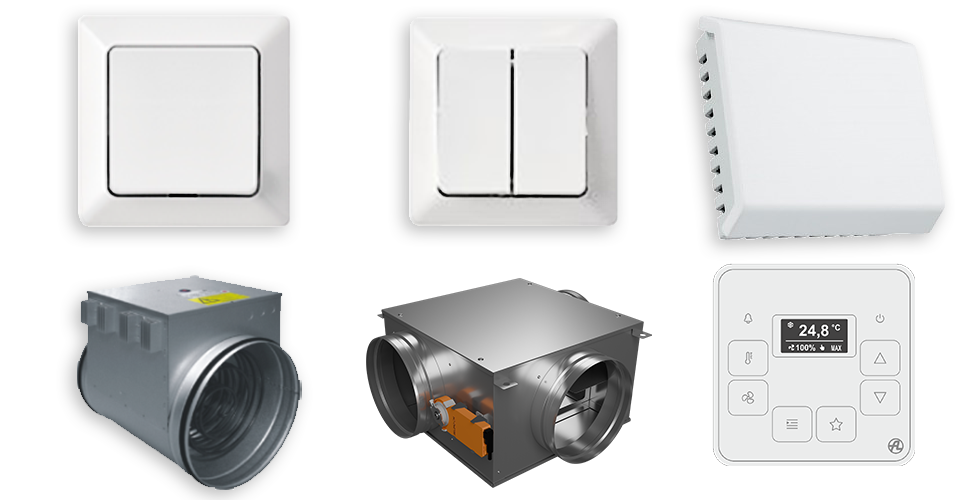

Možnosti ovládání a řízení
- až 3× nezávislý digitální vstup (BOOST tlačítko, čidlo přítomnosti apod.)
- až 2× zónová/ přepínací klapka pro přívod nebo odvod
- až 2× čidlo kvality vzduchu (CO2, rH nebo VOC)
- 1× externí elektrický dohřívač
- až 4× dotykový ovladač
Vzdálená správa
- mobilní aplikace a webové rozhraní
- cloudové připojení
- vzdálená diagnostika a servisní podpora zdarma
- správcovská aplikace pro dohled nad systémem
- průběžné aktualizace systému
Pozn.: podmínkou je propojit GREEN boxy Net a VZT jednotku uzavřenou komunikační sítí (rozhraní ethernet), která zajišťuje kontinuální komunikaci jednotlivých prvků a jejich vzájemnou optimalizaci
Regulace
Specifikace v projektu
Popis do technické zprávy
Princip řízení větracího systému
Systém s GREEN boxy Net je založen na přímé komunikační vazbě mezi regulátory průtoku a centrální VZT jednotkou.
Jednotlivé regulátory průtoku kontinuálně předávají informace o aktuálním průtoku a poloze regulačních klapek do centrální jednotky, která na základě těchto dat v reálném čase optimalizuje otáčky ventilátorů a pracovní bod celé VZT soustavy.
Tím je zajištěna stabilní regulace průtoků ve větraných zónách při současné minimalizaci tlakových ztrát, eliminace provozní hlučnosti systému při maximální energetické efektivitě systému.
Přednosti systému:
- optimalizace pracovního bodu ventilátorů bez nutnosti regulace konstantního tlaku v potrubní síti
- významné snížení provozní spotřeby energie
- minimalizace tlakových ztrát na regulačních klapkách
- nižší aerodynamický hluk v potrubní síti díky redukci škrcení průtoku
- vzdálený dohled a správa celého systému prostřednictvím webového rozhraní nebo mobilní aplikace
- detekce poruch a identifikace nestandardně chovajících se regulátorů průtoku
- možnost individuálního nastavení režimů a stavů větrání s prakticky neomezeným počtem variant
- možnost rozpočítávání provozních nákladů jednotlivých větraných zón
- rychlé uvedení systému do provozu a centralizovaná konfigurace
Požadavky na připravenost stavby:
- realizace datové sítě ethernet (UTP CAT 5e nebo vyšší) mezi jednotlivými řídícími moduly GREEN boxu Net a centrální VZT jednotkou
- instalace RACK rozvaděče pro slaboproudá zařízení (dodávka stavby) pro umístění síťových prvků
- možnost připojení celého systému k lokální síti nebo internetu pro vzdálený přístup a servisní diagnostiku
Popis do výkazu výměr
XXX – přepište dle projektu
GREEN box Net DN XXX:
Přívodní tubus
Regulátor variabilního průtoku vzduchu kruhový DN XXX délky XXX s požadavkem na uklidňující úsek před vstupem do regulátoru o délce 3×DN. Tubus je izolovaný kaučukovou izolací a je vybaven servopohonem umístěným uvnitř/na plášti regulátoru.
Navrhovaný průtok vzduchu Vnom = XXX m3/h. Akustický výkon vyzářený do potrubí LWA = XX dB(A). VAV regulátor je připraven pro napojení přímo do potrubí (je v rozměru vnitřní spojky dle ČSN EN 1506)
Odvodní tubus
Regulátor variabilního průtoku vzduchu kruhový DN XXX délky XXX s požadavkem na uklidňující úsek před vstupem do regulátoru o délce 3×DN. Tubus je izolovaný kaučukovou izolací a je vybaven servopohonem umístěným uvnitř/na plášti regulátoru.
Navrhovaný průtok vzduchu Vnom = XXX m3/h. Akustický výkon vyzářený do potrubí LWA =XX dB(A). VAV regulátor je připraven pro napojení přímo do potrubí (je v rozměru vnitřní spojky dle ČSN EN 1506)
Řídicí modul
V provedení plechovém, plastovém nebo na DIN lištu.
Řídící modul pro řízení, napájení a ovládání regulátorů průtoku umožňuje vstup až dvou nezávislých analogových vstupů 0-10 (např. senzor CO2), až třech nezávislých externích signálů 0/1 (např. nárazové tlačítko/spínač), až čtyřech ovladačů aDot, až 2× zónová/ přepínací klapka a standardně komunikace Modbus TCP/IP pro nadřazený systém řízení. Zahrnuje cloudovou službu a možnost vzdáleného ovládání v případě napojení na internet.
Pro zajištění datové komunikace mezi řídicím modulem a centrální větrací jednotkou je nutné zajistit ethernetové připojení (UTP CAT 5e nebo vyšší).
Napájení 230V/50 Hz, jištění 1×4 A char. B, příkon max. 60 W.
Výkresy a modely ke stažení
GREEN box sestava
– dynamický model
(formát dwg)
GREEN box Net sestava
– rodina pro Revit
(formát rfa)
V případě zájmu o bližší technická data nás prosím kontaktujte na development@atrea.cz.
Amotion
Plná kontrola na vašem smartphonu
- Intuitivní rozhraní
- Neomezený počet uživatelů a zařízení – škálujte bez omezení
- Plně přizpůsobitelná domovská obrazovka dle vašich preferencí
- Dostupné ve vašem jazyce
Stáhněte si aplikaci ještě dnes
