Centrální systém větrání
- Centrální větrací jednotka
- Regulátory průtoku vzduchu
Vzduchotechnická jednotka
Centrální vzduchotechnická jednotka zajišťuje výměnu vzduchu v celém bytovém domě. Přivádí čerstvý vzduch do jednotlivých bytů a zároveň odvádí vydýchaný vzduch ven z objektu.
Pomocí filtrů zachytává prach, pyl i další nečistoty z venkovního prostředí, a přispívá tak ke zdravějšímu a čistšímu vnitřnímu prostředí.
Součástí jednotky je rekuperace tepla, díky které se teplo z odváděného vzduchu využívá pro ohřev čerstvého vzduchu. Tím se snižují tepelné ztráty a šetří energie na vytápění.
Rozdělení jednotek dle účelu použití
Dle nařízení Komise (EU) 1253/2014 ve znění pozdějších předpisů:
- Jednotky, které větrají prostor primárně určený pro pobyt lidí, jako jsou školy, školky, kanceláře, byty apod., musí splňovat nařízení ErP o ekodesignu.
- Pokud jednotky větrají primárně prostor určený pro technologická zařízení, tak plnit nařízení ErP nemusí
Vzduchotechnické jednotky splňující ErP
DUPLEX MultiEco-V
1500–6500
- Vnitřní instalace
- Všechny vývody svisle nahoru
- Ecodesign
- Protiproudý výměník
- >90% účinnost rekuperace tepla
- 100% přizpůsobitelné
- Všechny registry uvnitř
- Plug´n´Play
DUPLEX MultiEco-N
1500–9000
- Venkovní střešní instalace
- Ecodesign
- Protiproudý výměník
- >93% účinnost rekuperace tepla
- 100% přizpůsobitelné
- Všechny registry uvnitř
- Plug´n´Play
DUPLEX Silent-N
1400–2400
Speciální střešní vzduchotechnické jednotky s velmi dobrým tlumením hluku.
Detail produktu
DUPLEX Flexi 3
650–6000
- 6 v 1
- Vnitřní i nástřešní provedení
- Parapetní / podstropní provedení
- Skladové jednotky/možnost úpravy na místě
- Protiproudý výměník
- >90% účinnost rekupera tepla
- Plug´n´Play
- Certifikace PHI
Vzduchotechnické jednotky bez ErP
DUPLEX Basic
1400–15100
- Vnitřní instalace
- Křížový výměník
- 75% účinnost rekuperace tepla
- 100% přizpůsobitelné
- Všechny registry uvnitř
- Plug´n´Play
DUPLEX Basic-V
1400–10100
- Všechny vývody svisle nahoru
- Křížový výměník
- 75% účinnost rekuperace tepla
- 100% přizpůsobitelné
- Všechny registry uvnitř
- Plug´n´Play
DUPLEX Basic-N
1400–15100
- Venkovní střešní instalace
- Křížový výměník
- 75% účinnost rekuperace tepla
- 100% přizpůsobitelné
- Všechny registry uvnitř
- Plug´n´Play

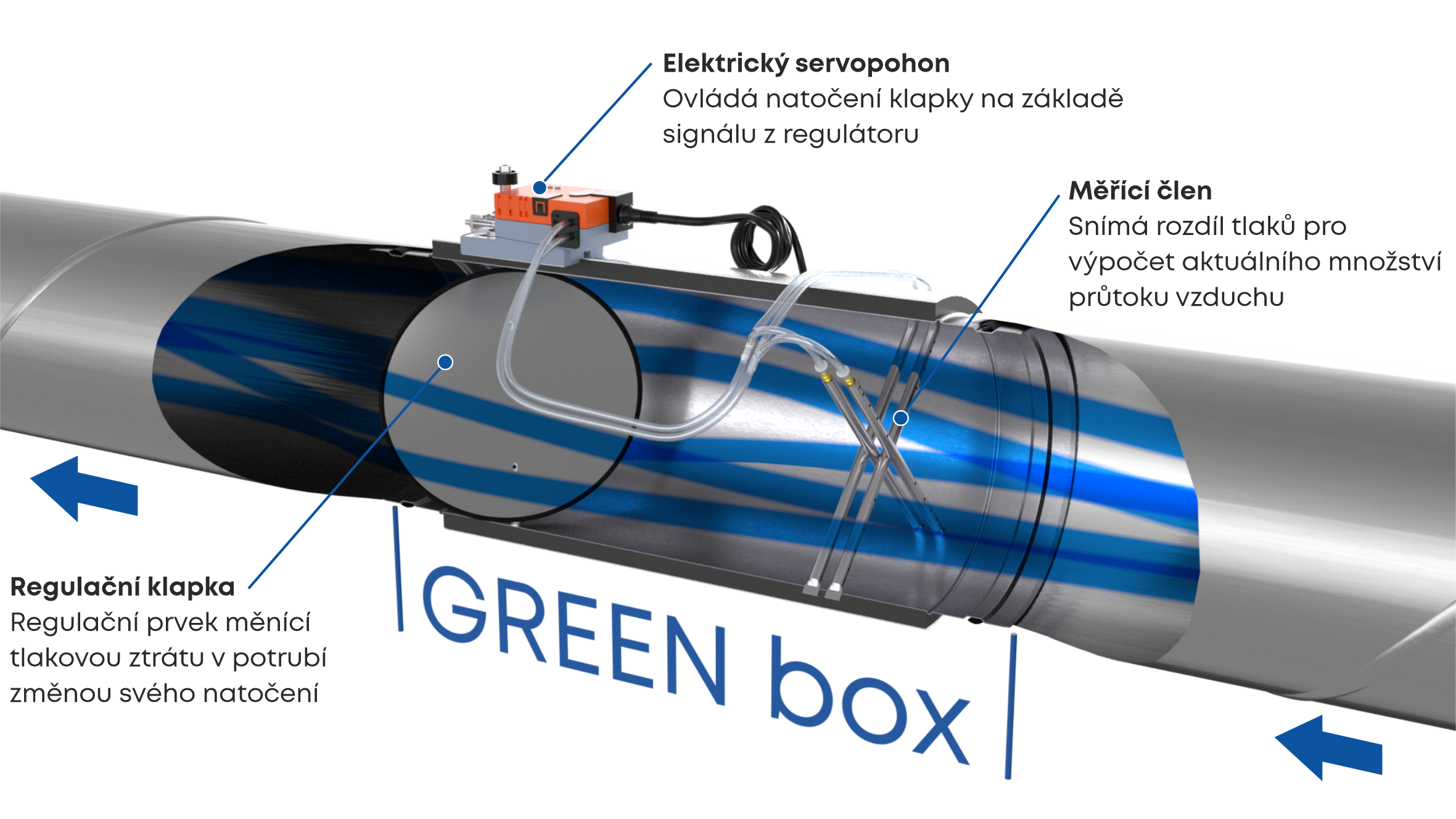

VAV regulátor
VAV regulátor (Variable Air Volume) slouží k regulaci množství vzduchu ve větracím systému podle aktuální potřeby prostoru dle obsazenosti apod. Díky tomu zajišťuje komfortní vnitřní prostředí a zároveň pomáhá snižovat spotřebu energie.
Jak VAV regulace funguje?
- Systém neustále vyhodnocuje potřebu větrání v místnosti.
- Využívá informace z čidel CO₂, vlhkosti, kvality vzduchu, BOOST tlačítek, webové aplikace apod.
- Podle aktuální potřeby automaticky upravuje množství přiváděného nebo odváděného vzduchu.
- Díky přesné regulaci zajišťuje vyšší komfort a úsporu energie.
Hlavní výhody
- Komfortní a stabilní vnitřní prostředí
- Úspora energie díky regulaci podle skutečné potřeby jednotlivých prostorů
- Tichý a efektivní provoz
- Možnost individuální regulace jednotlivých bytů
Jak vybírat?
Porovnání regulačních úrovní
| GREEN box Lite | VAV regulátor | GREEN box Net |
|---|---|---|
| Základní konvenční systém | Typ systému | Pokročilá síťová regulace VAV |
| Zajištění konstantního statického tlaku ve VZT potrubí | Princip řízení | Inteligentní komunikace s centrální VZT jednotkou |
| Základní - dle statického tlaku v potrubí | Optimalizace provozu | Optimalizace celého systému v reálném čase - zajištění maximální možné otevřenosti systému |
| Úsporný provoz | Úspora energie | Maximální úspora díky koordinaci celé soustavy |
| Mobilní aplikace* | Vzdálené ovládání | Mobilní aplikace / web + správcovská aplikace |
| Ano* | Vzdálená diagnostika | Ano |
| Ne | Rozpočítávání nákladů | Ano — dle skutečného provozu |
| Menší a jednodušší projekty | Vhodné použití | Větší a technicky pokročilé objekty |
| Jednodušší lokální správa | Správa systému | Centrální dohled nad celým objektem |
| Tichý provoz | Akustický komfort | Optimalizovaný provoz s minimalizací hlučnosti |
| Malé objekty typu administrativa, škola, školka,… | Typický projekt | Rezidenční objekty, administrativa, škola, školka,… |
* GREEN box Lite nutno připojit na internet

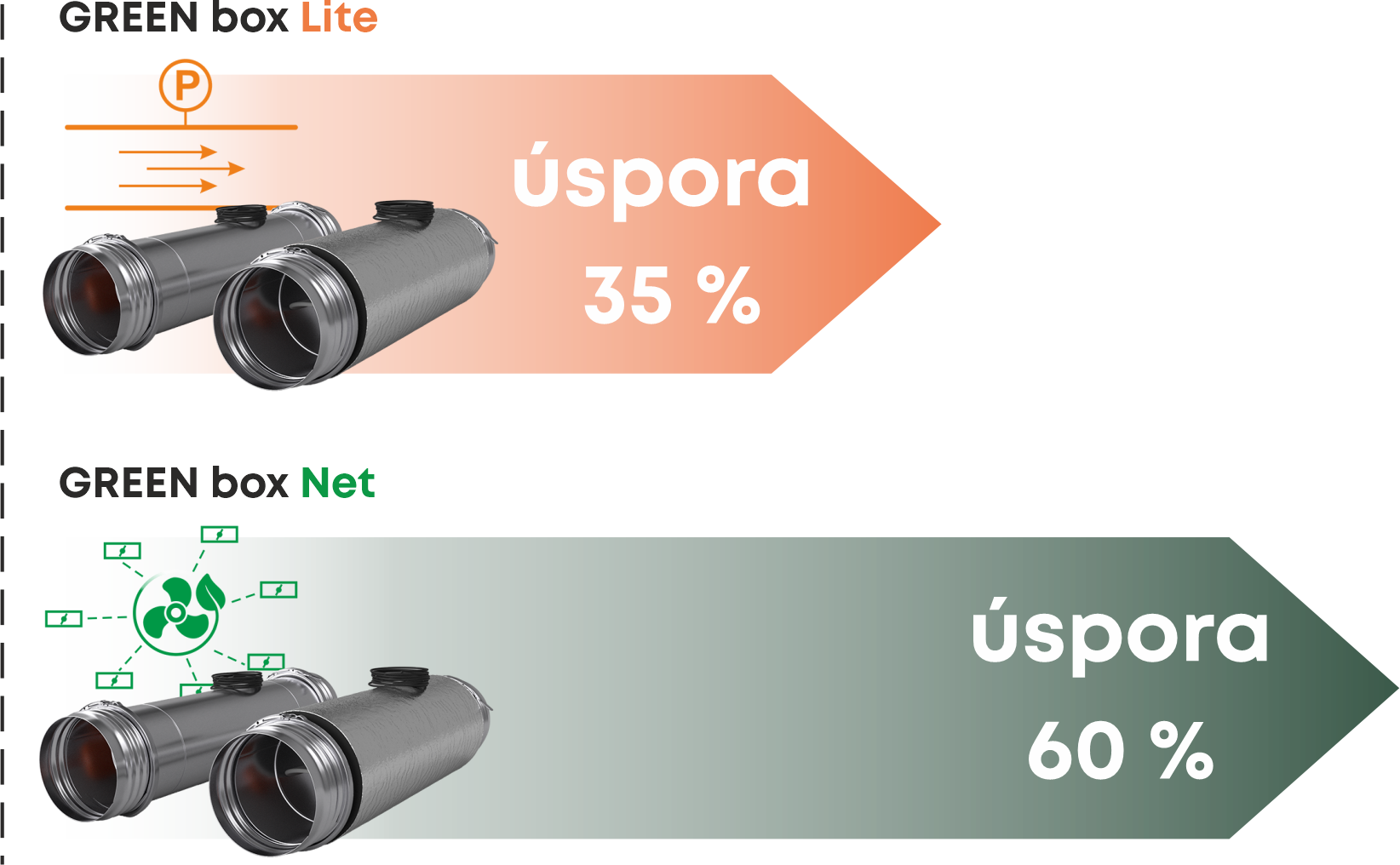

Srovnání centrálních VAV systémů s CAV systémem
Znázornění úspory oproti základním CAV systémům (constant air volume)
AŽ O 60 % NIŽŠÍ SPOTŘEBA ENERGIE
ve srovnání s CAV systémy
- Úspora energie
- Nižší provozní náklady
- Méně emisí CO₂
- Vyšší komfort
GREEN box Lite
- Sestava tlakově závislých regulátorů průtoku vzduchu
- Bez možnosti datové komunikace s větrací jednotkou
- Přesné měření průtoku vzduchu na přívodu i odtahu
- Dimenze 100–400 mm
- Rozsah průtoků vzduchu 4–3166 m3/h
- Vzdálené ovládání pomocí mobilní aplikace
- Regulace aMotion
GREEN box Net
- HI-tec sestava regulátoru průtoků vzduchu s komunikační vazbou na větrací jednotku
- Optimalizace polohy klapek tzn. minimalizace energetické spotřeby a hlučnosti systému
- Přesné měření průtoku vzduchu na přívodu i odtahu
- Dimenze 100–400 mm
- Rozsah průtoků vzduchu 4–3166 m3/h
- Vzdálené ovládání pomocí mobilní aplikace
- Regulace aMotion
Jak to funguje
Schéma centrálního systému v bytovém domě
Jedna vzduchotechnická jednotka DUPLEX na střeše budovy a v každé bytové jednotce regulátor průtoku vzduchu a rozdělovací klapka
Legenda:
Přiváděný čerstvý vzduch z exteriéru
Přiváděný čerstvý vzduch do interiéru
Odpadní vzduch
Odváděný vzduch

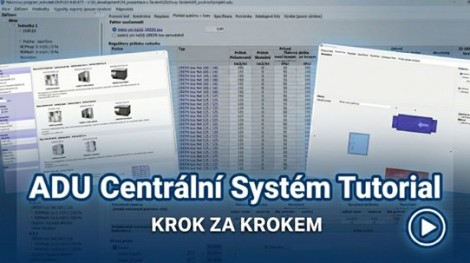

Návrhový software a videotutoriál
S návrhem vzduchotechnického systému Vám pomůže náš návrhový software, který je zdarma ke stažení na našich webových stránkách.
Součástí je i videotutoriál, který popisuje návrh centrálního systému s jednotkou DUPLEX a regulátory průtoku vzduchu GREEN box.
