ATREA – intelligentes Steuerungssystem für die Wärmerückgewinnung

Intelligente Lüftungssteuerung griffbereit

Optimieren Sie den Betrieb, steigern Sie die Effizienz und behalten Sie die volle Kontrolle über Ihr Lüftungssystem – von überall aus.

Intuitive Steuerung

Ein farbiger Touchscreen ermöglicht eine einfache und übersichtliche Bedienung aller Lüftungseinstellungen.

Fernverwaltung

Die mobile App ermöglicht es Ihnen, Ihr System aus der Ferne zu steuern und zu überwachen – egal, ob Sie bei der Arbeit oder unterwegs sind.

Energieeinsparung

Der automatische Betrieb anhand von CO₂- und Feuchtigkeitssensoren optimiert die Leistung und reduziert den Energieverbrauch.

Einfache Integration

aMotion ist vollständig kompatibel mit Gebäudeleitsystemen (BMS) und gewährleistet eine flexible und nahtlose Integration.

Das aMotion-Steuerungssystem ist die neueste Generation des ATREA-Steuerungssystems.

Die Grundidee bestand darin, ein universelles Steuerungssystem zu entwickeln, das dank seines modularen Hardware- und Softwarekonzepts für alle ATREA-Produkte eingesetzt werden kann.

aMotion bietet eine benutzerfreundliche und intuitive Weboberfläche mit neuen Funktionen. Das Steuerungssystem kann von einem Computer oder einem Smart-Gerät (Tablet, Smartphone) aus sowie über die modernen aDot- und aTouch-Wandbediengeräte bedient werden.

Für den Basiszugriff ist ein Computer mit einem Standard-Webbrowser erforderlich, der entweder direkt mit dem Gerät verbunden ist oder über die Cloud und das Internet zugreift.

Das System ermöglicht den Anschluss einer nahezu unbegrenzten Anzahl von Peripheriegeräten (Regler, Temperatursensoren, Luftqualitätssensoren, Stellantriebe usw.) über eine Bus-Schnittstelle mit automatischer Erkennung.

aTouch-Controller

Steuerungsfunktionen

Stufenlose Regelung der Lüfterdrehzahl (Einstellungen zum Luftausgleich, individuelle Steuerung jedes Lüfters, präzise Luftstromregelung, Konstantdruck- oder Konstantluftstromregelung...)
Steuerung der Zu- und Abluftklappen sowie der Bypassklappe für die Wärmerückgewinnungseinheit
Stufenlose Leistungsregelung von Heizungen (Wasser-, Elektro- und Kältemittelheizungen) und Kühlern (Wasser- und Direktverdampfer), die sowohl im Gerät als auch im Kanalsystem installiert sind
Autonome Regelung aller Parameter auf Basis von Daten von Temperatursensoren, Luftqualitätssensoren oder Anwesenheitserkennung
Automatisierter Betrieb auf Basis von Wochenzeitplänen mit der Option zur manuellen Steuerung
Option zur unabhängigen Steuerung von zwei Lüftungszonen innerhalb eines Gebäudes
Sicherheitsfunktionen (Überwachung der Filterverstopfung, Frostschutz, Nachlauf des Ventilators und mehr)

Neue Steuerungsfunktionen

2 Heizquellen und 1 Kühlquelle (Wärmepumpen-Heizregister, Elektro- oder Warmwasserheizung, Kühlung durch Direktverdampfer oder Kaltwasserkühler)
Intelligente Nachtvorkühlung (mechanische Kühlung, optimiert entweder auf Energieeffizienz oder Komfort).
Programmierbare Eingänge (Integration von Sensoren und Schnittstellen von Drittanbietern, Konfiguration der Eigenschaften analoger Sensoren, Visualisierung der Werte in Benutzeroberflächen)
Entfeuchtungsfunktion (Aufrechterhaltung der Raumluftfeuchte durch Entfeuchtung mittels eines Kühlers und Nacherwärmung der Luft mit einem Heizgerät)

Kommunikation zwischen Geräten

Die Kommunikation über Ethernet- oder RS485-Physikschichten ermöglicht eine optimierte Verkabelung
ModBus TCP, BACnet (mit dem optionalen RD-BACnet/KNX-Modul) oder eine offene API für die Kommunikation mit jedem Gebäudemanagementsystem (BMS) – ModBUS – RD5 und aMotion-Kommunikationshandbuch

Steuerung auf Knopfdruck

ATREA aMotion Mobile App

Die App ermöglicht die Steuerung von Lüftungsgeräten, die mit dem aMotion-Steuerungssystem ausgestattet sind, direkt über Ihr Smart-Gerät.

Die mobile App ist ein vollwertiger Ersatz für den an der Wand montierten Touchscreen-Controller „aTouch“ oder die über einen Computer-Browser aufrufbare Weboberfläche. Sie kann auch in Kombination mit Controllern wie dem einfachen Wandcontroller „aDot“ verwendet werden und bietet so eine praktische und kostengünstige Lösung zur Steuerung Ihrer Lüftungsanlage.

Steuern Sie Ihr Lüftungsgerät mit dieser App von überall auf der Welt dank der Internetverbindung und unseres Cloud-Dienstes. Alternativ können Sie die App auch zur lokalen Steuerung Ihres Lüftungsgeräts zu Hause nutzen, selbst ohne Internetverbindung. Die App ermöglicht es Ihnen zudem, mehrere Geräte über Ihr Cloud-Konto oder Ihr lokales Netzwerk zu verwalten.

QR-Code der aMotion-App
Android

QR-Code der aMotion-App – Android

QR-Code für die aMotion-App
iOS
QR-Code für die aMotion-App – iOS

Beispiele für Funktionen, die über die mobile App verfügbar sind:

Schneller Überblick über den aktuellen Status der wichtigsten Parameter auf einem einzigen Bildschirm
Benutzer können auswählen, welche Informationen für sie am wichtigsten sind und in der App stets angezeigt werden sollen
Szeneneinstellungen – schnelle Benutzervoreinstellungen, mit denen mehrere Betriebsparameter unter einer einzigen Schaltfläche kombiniert werden können
Einstellungen für Wochenpläne mit automatischer Betriebssteuerung; es können mehrere Zeitpläne erstellt werden, und der Wechsel zwischen diesen kann je nach Datum oder Außentemperatur automatisiert werden
Individuelle Anpassung bestimmter Einstellungen – Lüftungsleistung, Temperaturen, Betriebsmodi, Zonen und mehr
Zeitlich begrenzte Lüftungspläne für Urlaub und andere Ausnahmesituationen
Überwachung aller Betriebsbedingungen und vollständiger Überblick über den Betrieb des Geräts
Erweiterte Konfiguration aller Benutzerparameter

Diese App wird kostenlos allen Kunden mit DUPLEX-Geräten bereitgestellt, die mit dem aMotion-Steuerungssystem ausgestattet sind. Das Cloud-Konto, das die Internetverbindung mit dem Gerät ermöglicht, wird ebenfalls kostenlos von ATREA bereitgestellt.

Das digitale Steuerungssystem aMotion stellt die fortschrittlichste Art der Steuerung von ATREA DUPLEX-Lüftungsgeräten dar. Das System bietet alle wesentlichen Steuerungsfunktionen für die internen Komponenten des Lüftungsgeräts und verfügt zudem über eine Vielzahl zusätzlicher Ein- und Ausgänge zur Integration optionaler Peripheriegeräte.

Amotion

Totale Kontrolle auf Ihrem Smartphone

Intuitive Benutzeroberfläche
Unbegrenzte Benutzer und Geräte – skalieren Sie ohne Grenzen
Vollständig anpassbarer Startbildschirm nach Ihren Wünschen
Verfügbar in Ihrer Sprache

Laden Sie die App noch heute herunter

Entdecken Sie alles, was unsere App kann

Video

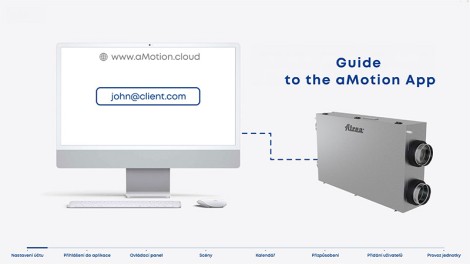

Anleitung zur aMotion-App

Nutzen Sie Ihre ATREA-Geräte mit der aMotion-App optimal und genießen Sie dabei höchsten Komfort.

Das Video auf der linken Seite dient als praktische Anleitung zur Registrierung und Einrichtung eines Kontos auf dem amotion.cloud-Portal, das für die Steuerung von DUPLEX-Lüftungsgeräten mit dem aMotion-Steuerungssystem erforderlich ist.

Schritt für Schritt wird gezeigt, wie Sie sich bei der mobilen App anmelden, durch das Steuerungs-Dashboard navigieren, Szenarien und Zeitpläne konfigurieren, die Benutzeroberfläche der App an Ihre Vorlieben anpassen und Benutzer verwalten, beispielsweise indem Sie Familienmitglieder oder Kollegen hinzufügen.

Verwaltung mehrerer Einheiten

aManager

aManager-Logo

aManager ist ein intelligentes Cloud-Tool zur zentralen Verwaltung von Lüftungsgeräten mit aMotion-Steuerung, das sowohl für Facility-Manager als auch für normale Nutzer konzipiert ist.

aManager ermöglicht die einfache Echtzeit-Überwachung und -Steuerung mehrerer Geräte mithilfe von Szenarien in einer übersichtlichen grafischen Umgebung. Dank Farbanzeige und Baumstruktur lässt sich das gesamte System schnell steuern.

aManager ist sowohl auf dem Desktop als auch auf Mobilgeräten verfügbar und ermöglicht es Ihnen, die Systemsteuerung gemeinsam zu nutzen, Benutzerrechte zu verwalten und über den integrierten Chat zu kommunizieren – für ATREA-Kunden völlig kostenlos.

aManager-Anmeldung

Service-Tool

aTool – Service-Tool für Lüftungsanlagen, die mit einem aMotion-Steuerungssystem ausgestattet sind

aTool ist in erster Linie für zertifizierte Servicetechniker gedacht, kann aber auch von Benutzern mit Administratorrechten für das jeweilige Lüftungsgerät für erweiterte technische Einstellungen genutzt werden.

aTool dient zur Inbetriebnahme, erweiterten Konfiguration, Fehlerbehebung, Überwachung von Serviceparametern, Datensicherung und weiteren Funktionen.

Die Nutzung von aTool durch einen nicht zertifizierten Benutzer kann zu einem Verstoß gegen die Garantiebedingungen führen.

Für die Nutzung von aTool ist die Erstellung eines Kontos in der ATREA-Cloud erforderlich.

Wählen Sie zur Installation Ihr Betriebssystem aus:

aMotion-fähige Geräte

aMotion-Steuerung in ATREA-Geräten

Die folgende Liste enthält ATREA-Lüftungsgeräte, für die das aMotion-Steuerungssystem ausgelegt ist. Die Liste ist entsprechend dem Einsatzzweck der Geräte in Kategorien unterteilt.

Die Eignung des Steuerungssystems kann je nach dem mit dem Gerät verwendeten Zubehör variieren. Die Verfügbarkeit des Steuerungssystems im Einzelfall muss in der ATREA-Auslegungssoftware überprüft werden.

Lüftung von Wohn- und Industriegebäuden

DUPLEX 1400–15100 Basic
DUPLEX 1400–15100 Basic-N
DUPLEX 1400–10100 Basic-V
DUPLEX 500–11000 Multi
DUPLEX 1500–11000 Multi-N
DUPLEX 1500–8000 Multi-V
DUPLEX 500–9000 MultiEco
DUPLEX 1500–9000 MultiEco-N
DUPLEX 1500–6500 MultiEco-V
DUPLEX 1500–15000 Roto
DUPLEX 1500–15000 Roto-N
DUPLEX 1400–2400 Silent-N
DUPLEX 500–3500 Flexi-V
DUPLEX 650–6000 Flexi 3
