INTELLIGENTE LÜFTUNGSSTEUERUNG AMOTION

Optimieren Sie den Betrieb, steigern Sie die Effizienz und behalten Sie die volle Kontrolle über Ihr Lüftungssystem – von überall aus.

Intuitive Bedienung

Ein farbiger Touchscreen ermöglicht eine einfache und übersichtliche Bedienung aller Lüftungseinstellungen.

Fernzugriff & Überwachung

Die mobile App ermöglicht die ortsunabhängige Steuerung und Überwachung Ihres Lüftungssystems in Echtzeit.

Bedarfsgeführte Energieeinsparung

Der bedarfsgeführte Betrieb mittels CO2- und Feuchtigkeitssensoren optimiert die Luftmenge und reduziert den Energieverbrauch.

Nahtlose Gebäudeeinbindung

aMotion ist vollständig kompatibel mit Gebäudeleitsystemen (BMS) und gewährleistet eine flexible und nahtlose Integration.

Das Steuerungssystem aMotion ist die neueste Generation der ATREA-Regelungstechnik

Die Grundidee: Entwicklung einer universellen Steuerungsplattform, die dank ihres modularen Hardware- und

Softwarekonzepts produktübergreifend für alle ATREA-Lüftungsgeräte eingesetzt werden kann.

aMotion bietet eine benutzerfreundliche und intuitive Weboberfläche mit neuen Funktionen. Das Steuerungssystem kann von einem Computer oder einem Mobilgerät (Tablet, Smartphone) aus sowie über die modernen aDot- und aTouch-Wandbediengeräte bedient werden.

Der Zugriff erfolgt einfach über einen Standard-Webbrowser – wahlweise per Direktverbindung oder ortsunabhängig via Cloud.

Das System ermöglicht den Anschluss einer nahezu unbegrenzten Anzahl von Peripheriegeräten (Regler, Temperatursensoren, Luftqualitätssensoren, Stellantriebe usw.) über eine Bus-Schnittstelle mit automatischer Erkennung.

aTouch-Controller

Steuerungsfunktionen

Stufenlose Regelung der Ventilatordrehzahl (Einstellungen zum Volumenstromabgleich, individuelle Ansteuerung jedes Ventilators, präzise Luftmengenregelung, Konstantdruck- oder Konstantluftstromregelung...)
Ansteuerung der Zu- und Abluftklappen sowie der Bypassklappe für die Wärmerückgewinnungseinheit
Stufenlose Leistungsregelung von Heiz- und Kühlregistern (PWW, Elektro, DX-Direktverdampfer, Kaltwasser) – wahlweise geräteintegriert oder kanalgeführt
Autonome Regelung auf Basis von Temperatur-, Luftqualitäts- (CO₂/VOC) oder Präsenzsensoren
Automatisierter Betrieb auf Basis von Wochenzeitplänen mit der Option zur manuellen Steuerung
Zwei-Zonen-Regelung zur unabhängigen Steuerung zweier Lüftungszonen in einem Gebäude
Umfassende Sicherheitsfunktionen (Filterverschmutzungsanzeige, Frostschutz, Ventilatornachlauf u. v. m.)

Neue Steuerungsfunktionen

Ansteuerung von bis zu 2 Heizregistern und 1 Kühlregister (Wärmepumpen-Register, Elektro- oder Warmwasser-Heizregister, Kaltwasser- oder DX-Kühler
Intelligente Nachtkühlung (freie/mechanische Kühlung, wahlweise energie- oder komfortoptimiert)
Frei programmierbare Eingänge (Einbindung von Drittanbieter-Sensoren, Konfiguration analoger Sensorsignale, Visualisierung in der Benutzeroberfläche)
Entfeuchtungsfunktion (Aufrechterhaltung der Raumluftfeuchte durch Entfeuchtung mittels eines Kühlers und Nacherwärmung der Luft mit einem Heizgerät)

Kommunikation zwischen Geräten

Optimierte Verkabelung über Ethernet- oder RS485-Schnittstellen
ModBus TCP, BACnet (mit dem optionalen RD-BACnet/KNX-Modul) oder eine offene API für die Kommunikation mit jedem Gebäudemanagementsystem (BMS) – ModBUS – RD5 und aMotion-Kommunikationshandbuch

Steuerung auf Knopfdruck

ATREA aMotion Mobile App

Die App ermöglicht die Steuerung von Lüftungsgeräten, die mit dem aMotion-Steuerungssystem ausgestattet sind, direkt über Ihr Mobile-Gerät.

Die mobile App dient als vollwertige Alternative zum Touch-Raumbediengerät aTouch sowie zur browserbasierten Weboberfläche. Sie lässt sich ideal mit dem kompakten Wandbedienteil aDot kombinieren und bietet so eine kosteneffiziente, moderne Steuerungslösung für Ihre Lüftungsanlage

Dank der integrierten Cloud-Anbindung steuern Sie Ihr Lüftungsgerät ortsunabhängig von jedem Standort aus. Alternativ erfolgt die Bedienung lokal im Netzwerk – auch ohne aktive Internetverbindung. Zudem können mehrere Geräte zentral über ein einziges Cloud-Konto oder lokal verwaltet werden.

QR-Code der aMotion-App
Android

QR-Code der aMotion-App – Android

QR-Code für die aMotion-App
iOS
QR-Code für die aMotion-App – iOS

Beispiele für Funktionen, die über die mobile App verfügbar sind:

Schneller Überblick über den aktuellen Status der wichtigsten Parameter auf einem einzigen Bildschirm
Benutzer können auswählen, welche Informationen für sie am wichtigsten sind und in der App stets angezeigt werden sollen
Szenensteuerung: Vordefinierte Nutzungsprofile zur schnellen Anpassung mehrerer Parameter per Knopfdruck
Einstellungen für Wochenpläne mit automatischer Betriebssteuerung; es können mehrere Zeitpläne erstellt werden, und der Wechsel zwischen diesen kann je nach Datum oder Außentemperatur automatisiert werden
Individuelle Anpassung bestimmter Einstellungen – Lüftungsleistung, Temperaturen, Betriebsmodi, Zonen und mehr
Zeitlich begrenzte Lüftungspläne für Urlaub und andere Ausnahmesituationen
Überwachung aller Betriebsbedingungen und vollständiger Überblick über den Betrieb des Geräts
Erweiterte Konfiguration aller Benutzerparameter

Diese App wird kostenlos allen Kunden mit Lüftungsgeräten von ATREA bereitgestelltt die mit dem aMotion-Steuerungssystem ausgestattet sind. Das Cloud-Kontot das die Internetverbindung mit dem Gerät ermöglichtt wird ebenfalls kostenlos von ATREA bereitgestellt.

Das digitale Steuerungssystem aMotion stellt die fortschrittlichste Art der Steuerung von ATREA DUPLEX-Lüftungsgeräten dar. Das System bietet alle wesentlichen Steuerungsfunktionen für die internen Komponenten des Lüftungsgeräts und verfügt zudem über eine Vielzahl zusätzlicher Ein- und Ausgänge zur Integration optionaler Peripheriegeräte.

Amotion

Totale Kontrolle auf Ihrem Smartphone

Intuitive Benutzeroberfläche
Unbegrenzte Benutzer und Geräte – skalieren Sie ohne Grenzen
Vollständig anpassbarer Startbildschirm nach Ihren Wünschen
Verfügbar in Ihrer Sprache

Laden Sie die App noch heute herunter

Video

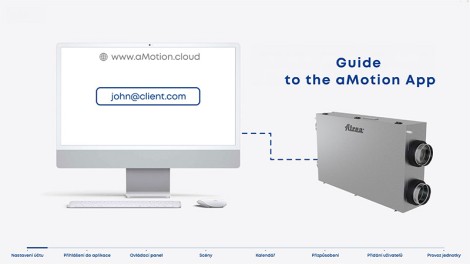

Anleitung zur aMotion-App

Nutzen Sie Ihre ATREA-Geräte mit der aMotion-App optimal und genießen Sie dabei höchsten Komfort.

Das Video auf der linken Seite dient als praktische Anleitung zur Registrierung und Einrichtung eines Kontos auf dem amotion.cloud-Portal, das für die Steuerung von DUPLEX-Lüftungsgeräten mit dem aMotion-Steuerungssystem erforderlich ist.

Schritt für Schritt wird gezeigt, wie Sie sich bei der mobilen App anmelden, durch das Steuerungs-Dashboard navigieren, Szenarien und Zeitpläne konfigurieren, die Benutzeroberfläche der App an Ihre Vorlieben anpassen und Benutzer verwalten, beispielsweise indem Sie Familienmitglieder oder Kollegen hinzufügen.

Verwaltung mehrerer Einheiten

aManager

aManager-Logo

aManager ist ein intelligentes Cloud-Tool zur zentralen Verwaltung von Lüftungsgeräten mit aMotion-Steuerung, das sowohl für Facility-Manager als auch für normale Endanwender konzipiert ist.

aManager ermöglicht die einfache Echtzeit-Überwachung und -Steuerung mehrerer Geräte mithilfe von Szenarien in einer übersichtlichen grafischen Umgebung. Dank Farbanzeige und Baumstruktur lässt sich das gesamte System schnell steuern.

aManager ist sowohl auf dem Desktop als auch auf Mobilgeräten verfügbar und ermöglicht es Ihnen, die Systemsteuerung gemeinsam zu nutzen, Benutzerrechte zu verwalten und über den integrierten Chat zu kommunizieren – für ATREA-Kunden völlig kostenlos.

aManager-Anmeldung

Service-Tool

aTool – Service-Tool für Lüftungsanlagen, die mit einem aMotion-Steuerungssystem ausgestattet sind

aTool ist in erster Linie für zertifizierte Servicetechniker gedacht. Benutzer mit Administratorrechten können es ebenfalls für erweiterte technische Einstellungen des jeweiligen Lüftungsgeräts nutzen.

aTool dient zur Inbetriebnahme, erweiterten Konfiguration, Fehlerbehebung, Überwachung von Serviceparametern, Datensicherung und weiteren Funktionen.

Die Nutzung von aTool durch einen nicht zertifizierten Benutzer kann zu einem Verstoß gegen die Garantiebedingungen führen.

Für die Nutzung von aTool ist die Erstellung eines Kontos in der ATREA-Cloud erforderlich.

Wählen Sie zur Installation Ihr Betriebssystem aus:

aMotion-fähige Geräte

aMotion-Steuerung in ATREA-Geräten

Die folgende Liste enthält ATREA-Lüftungsgeräte, für die das aMotion-Steuerungssystem ausgelegt ist. Die Liste ist entsprechend dem Einsatzzweck der Geräte in Kategorien unterteilt.

Die Eignung des Steuerungssystems kann je nach dem mit dem Gerät verwendeten Zubehör variieren. Die Verfügbarkeit des Steuerungssystems im Einzelfall muss in der ATREA-Auslegungssoftware überprüft werden.

Lüftung von Wohn- und Industriegebäuden

DUPLEX 1400–15100 Basic
DUPLEX 1400–15100 Basic-N
DUPLEX 1400–10100 Basic-V
DUPLEX 500–11000 Multi
DUPLEX 1500–11000 Multi-N
DUPLEX 1500–8000 Multi-V
DUPLEX 500–9000 MultiEco
DUPLEX 1500–9000 MultiEco-N
DUPLEX 1500–6500 MultiEco-V
DUPLEX 1500–15000 Roto
DUPLEX 1500–15000 Roto-N
DUPLEX 1400–2400 Silent-N
DUPLEX 500–3500 Flexi-V
DUPLEX 650–6000 Flexi 3
