Case study
McCann
Funkčná krása prvej republiky s komfortom 21. storočia.
Praha, Česká republika
Historické srdce s modernou technikou
- 1 ks DUPLEX 11000 Multi
- 20 ks VAV regulátorov prietoku SMART box
- Do 7400 m3 / h / AHU
- Chladenie
- Vetranie
- Rok realizácie 2023
JEDINEČNÁ BUDOVA, ŠPECIFICKÝ PRÍSTUP

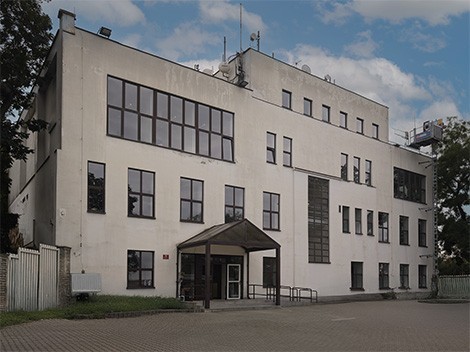

Zázemie
Niekdajší Šťastného hostinec na Vinohradoch, známy neskôr ako Štretrova reštaurácia, prešiel v priebehu 20. storočia viacerými premenami. Išlo o živé spoločenské centrum s množstvom tanečných sál, pivárňou či reštauračnými vyhliadkovými terasami pre až 1200 ľudí. Dnes na adrese Riegrovy sady 28 sídli reklamná agentúra McCann Prague. Jeho pôvodný konštruktivistický charakter z roku 1937 bol pri rekonštrukcii zachovaný, zároveň však priestor prešiel výraznou technologickou modernizáciou. Teraz kombinuje noblesu minulosti s dizajnom a komfortom 21. storočia.
Strešné terasy stále ponúkajú pôsobivé výhľady na Riegrove sady, Staré Mesto a Pražský hrad – a rovnako ako výhľady je výnimočná aj vnútorná atmosféra budovy, o ktorú sa dnes stará pokročilý systém vetrania s reguláciou podľa aktuálneho zaťaženia jednotlivých zón.
Požiadavky investora

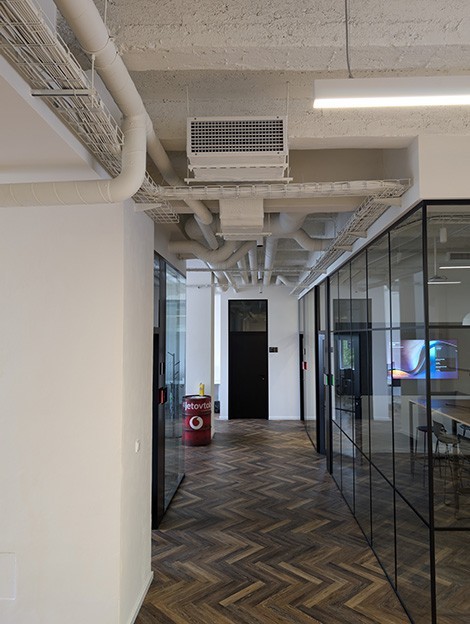

Výzva
Realizácia zákazkového VZT systému bola výnimočná hneď v niekoľkých ohľadoch. Samotná budova nebola pôvodne navrhnutá na osadenie takto pokročilého technologického riešenia, a o to náročnejšia bola jeho integrácia do existujúcich priestorov. Celý projekt prebiehal vo veľmi napätom časovom harmonograme – projekcia a montáž prebiehali paralelne, riešenie sa preto postupne uvoľňovalo po jednotlivých častiach.
Ďalšou výzvou bola práca so značne obmedzenou projektovou dokumentáciou – k dispozícii boli len pôdorysy, koordinácia s aktuálnym stavom preto vyžadovala maximálnu precíznosť. Investor zároveň kládol vysoké nároky na estetiku – rozvody museli byť vedené tak, aby čo najmenej narúšali citlivo riešený interiér a zároveň zachovali funkčnosť systému.
Vo výsledku sa však podarilo splniť všetky požiadavky na mikroklímu a zároveň vytvoriť technické riešenie, ktoré je v súlade s pôvodným architektonickým zámerom.
DECENTNÁ TECHNOLÓGIA, SILNÝ VÝKON

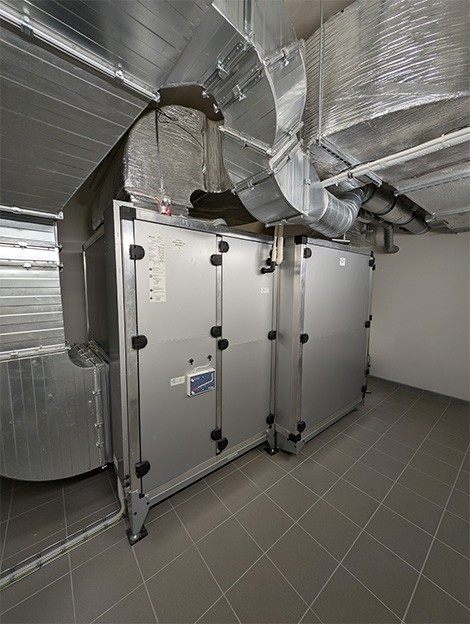

Riešenie
Pre tento projekt sme zvolili centrálnu vzduchotechnickú jednotku DUPLEX 11000 Multi s integrovaným priamym chladičom a reguláciou RD5, dimenzovanú na objemový prietok 7 400 m³/h. O komfort a minimálne tepelné straty sa stará potrubný elektrický ohrev EPO-V, zatiaľ čo riadené vetranie jednotlivých priestorov zabezpečuje spolu 20 kusov VAV regulátorov prietoku SMART box v dimenziách od Ø125 do Ø315.
Vetranie prebieha s účinnou rekuperáciou tepla a cieleným prichladzovaním privádzaného vzduchu. Každá zóna je riadená samostatne na základe koncentrácie CO₂, čím je zabezpečené presné prispôsobenie aktuálnej prevádzke v priestore. Systém tak výrazne prispieva k energetickej efektivite budovy aj k pohodliu jej používateľov.
Galéria
Agentúra McCann
ZÁMER SA PODARIL
Výsledok
Adaptívne
vetranie
Vďaka VAV regulácii a monitoringu CO₂ je zabezpečený optimálny objem vzduchu v každej zóne podľa potreby.
Chladenie aj ohrev v jednom systéme
Integrovaný priamy chladič a elektrický ohrev zabezpečujú celoročný tepelný komfort.
Estetika
bez kompromisov
Technologické riešenie bolo navrhnuté tak, aby nijako nenarušilo citlivý interiérový dizajn – zostáva tak takmer neviditeľné, no maximálne účinné.
