CASESTUDIE
Královka
Královka in Bedřichov is de perfecte toevluchtsoord in het Jizera-gebergte, Tsjechië! Hier kunt u genieten van een adembenemend uitzicht vanaf de iconische uitkijktoren, het comfort van een modern hotel, heerlijke Tsjechische keuken en ontspanning in het wellnesscentrum.
Introductie van de plaats

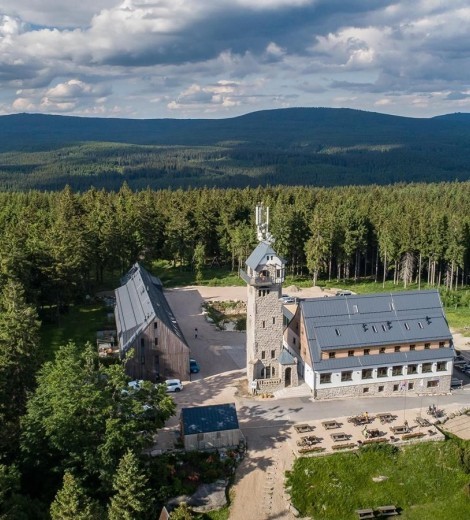

Waar het zich bevindt
Het Královka-complex in Bedřichov is een modern recreatiecentrum in het hart van het Jizera-gebergte, dat een breed scala aan accommodatie-, sport- en ontspanningsmogelijkheden biedt. Het middelpunt van het gebied is de uitkijktoren Královka, die een prachtig uitzicht over het omringende landschap biedt en zowel toeristen als natuurliefhebbers aantrekt. Het complex omvat een hotel, een restaurant met Tsjechische gerechten, een speelplaats voor kinderen, sportfaciliteiten en een wellnesscentrum. Královka is een populaire bestemming het hele jaar door: een startpunt voor langlaufloipes in de winter en ideaal voor wandelen en fietsen in de zomer.
Klantvereisten
De uitdaging
De installatie van ventilatiesystemen voor het Královka-complex bracht specifieke uitdagingen met zich mee. Het project vereiste hoge normen voor functionaliteit en efficiëntie van de units, langdurige duurzaamheid, serviceondersteuning, het ontwerp van het ventilatieplafond in de open keuken en volledige automatisering van het hele complex.

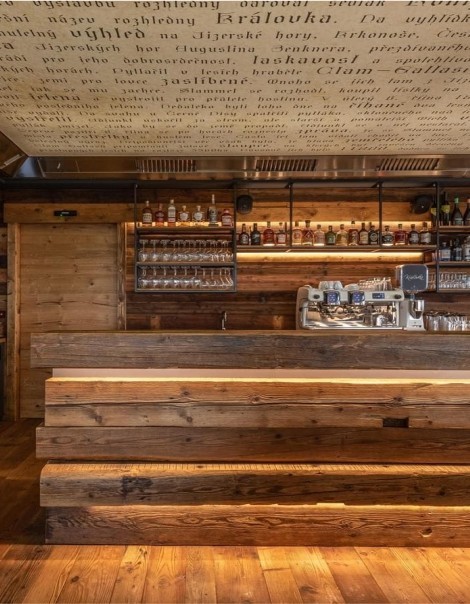

Voor de ventilatieplafonds in de keukens moesten we aan speciale eisen van de architect voldoen, met name wat betreft de integratie met het interieurontwerp en dimbare verlichting. De grootste uitdaging was de beperkte hoogte in het brouwgedeelte, wat zowel het ontwerp als de installatie beperkte. Daarnaast was de hoogte van de ramen cruciaal — het ventilatieplafond mocht niet lager worden gemonteerd dan de raamhoogte. Om aan al deze eisen te voldoen, ontwikkelden we een unieke plafondoplossing die we nog niet eerder hadden toegepast.
Wat de units zelf betreft, werden er specifieke eisen gesteld aan de luchtvolumecapaciteit, die we niet alleen hebben gehaald, maar zelfs overtroffen, waardoor extra capaciteit beschikbaar kwam.
Keukenventilatie & commerciële lijn
De oplossing
In het Královka-complex hebben we een uitgebreide ventilatieoplossing geïmplementeerd die voldoet aan de specifieke vereisten van elk gebied.

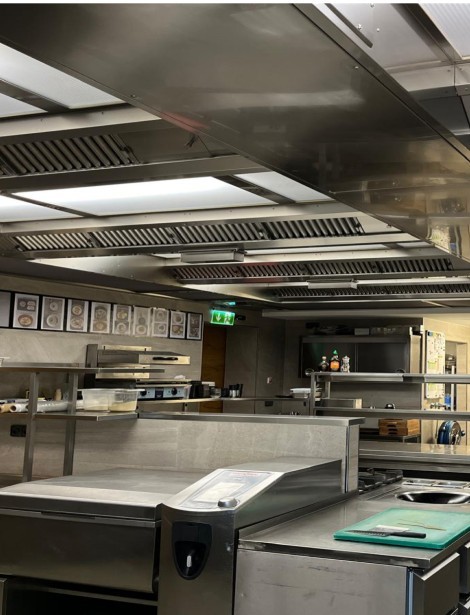

We hebben een ventilatieplafond van 60 m2 geïnstalleerd in de hoofdkeuken, die gescheiden moet zijn van het restaurant om te voorkomen dat gasten last hebben van geluiden en geuren uit de keuken. In de open showkeuken van het restaurant gebruikten we een ventilatieplafond van 28 m2 in een exclusief design met aangepaste laminering, afgestemd op de hoge interieurstandaarden van de architect. Beide plafonds zijn aangesloten op een DUPLEX 10 100 Basic warmteterugwinunit, die zorgt voor efficiënte en energiebesparende ventilatie in de keukenruimtes.
Voor de ventilatie van kamers, gangen, faciliteiten en receptieruimtes hebben we de DUPLEX 3 500 MultiEco warmteterugwinunit geïmplementeerd, die hoge luchtkwaliteit in het hele complex waarborgt. De wellnessruimtes zijn uitgerust met een DUPLEX 580 ECV warmteterugwinunit, die gerichte ventilatie biedt, aangepast aan de specifieke behoeften van deze ontspanningszones.
Principe van onze plafonds

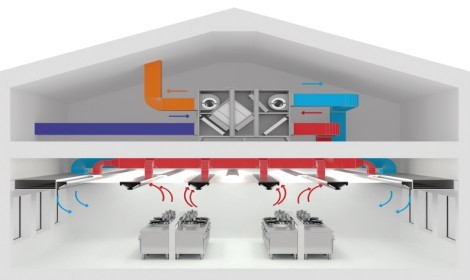

Hoe werkt het plafond dat op de unit is aangesloten?
Onze zeer efficiënte (99%) ATREA-ventilatieplafonds kunnen worden gecombineerd met een DUPLEX Basic warmteterugwinunit voor een efficiënte luchtuitwisseling in de keuken.
Vervuilde lucht wordt afgezogen en gefilterd via hoogwaardige roestvrijstalen filters en kan optioneel worden verwijderd met behulp van de UV-C filtratietechnologie.
De plafonds vormen een gesloten systeem, wat betekent dat het een luchtdichte oplossing is die de bouwconstructie behoudt en geurverspreiding naar andere ruimtes voorkomt. Deze oplossing biedt optimale arbeidsomstandigheden voor het keukenpersoneel.
Atrea biedt een compleet systeem – een ventilatieplafond met filtratie, samen met een luchtbehandelingsunit en regelsysteem. Alles geleverd en geïnstalleerd door één leverancier!
Terugverdientijd met een warmtepomp: rendabel binnen 5 jaar
Met een warmtepomp krijgt het ventilatiesysteem een sterke economische meerwaarde. Binnen 5 tot 7 jaar verdient de investering in de warmtepomp zich meestal terug, waarna het systeem warmte begint te genereren “bijna gratis.”
Prestaties & verbruik:
- Luchtdebiet: 10 000 m³/u
- Luchtkoeling via WP: ca. 7–8 °C
- Warmtepompvermogen: tot 40 kW (afhankelijk van vochtigheid en condensaatafvoer van de warmtewisselaar)
- COP (rendementscoëfficiënt): ~4 (inlaat 7/2 °C; uitlaat 45/50 °C)
- Gemiddelde warmtewinst: 28 kW bij 7 kWe WP-ingang
Economische berekening:
- Elektriciteitsprijs: 0,2 €/kWh
- Resulterende warmteprijs: 0,1 €/kWh
- Nettovoordeel: 0,9 € per bedrijfsuur
- Dagelijkse werking: 14 uur
- Jaarlijkse werking: 340 dagen
- Jaarlijks voordeel: ca. 4.100 €
Investering: Het toevoegen van een warmtepomp (WP) aan het systeem kost ongeveer € 20.500 – 28.800, wat de totale projectkosten met ongeveer hetzelfde bedrag verhoogt. Dankzij een jaarlijkse besparing van ongeveer € 4.100 op warmteterugwinning bedraagt de terugverdientijd ongeveer 5–7 jaar.
Feedback van de klant
“De ATREA-oplossing voldoet aan al onze eisen op het gebied van functionaliteit, design en kwaliteit, met voorzieningen voor regelmatig onderhoud om de langdurige betrouwbaarheid en prestaties van het systeem te waarborgen.”
Video afspelen
Videogetuigenis
Bekijk een interview met de eigenaar van Královka, waarin hij uitlegt wat hun eisen waren en hoe alles werkt.
Galerij
Kijk rond & binnen
Het resultaat
Reukloze
omgeving
Aangename binnenwerkomgeving en schone lucht rond de open keuken, hotelrestaurants, schoolkantines, cafés en andere ruimtes.
Automatische temperatuurregeling
Volledig automatisch regelsysteem met continue vermogensregeling op basis van temperatuur en vochtigheid, speciaal ontworpen voor keukengebruik.
Schone ventilatiekanalen
Vetvrije luchtkanalen dankzij zeer efficiënte filtratie of ingebouwde UV-C-technologie – bijna 99% efficiëntie.
Bescherming van technische installaties
Het revolutionaire, gesloten ventilatieplafondsysteem biedt bescherming voor ingebouwde verlichtingsarmaturen, plafondconstructies en andere technische installaties.
Geïnstalleerde producten
DUPLEX Basic
Productgegevens
