Esettanulmány
McCann
Funkcionális szépség és 21. századi kényelem.
Prága, Csehország
Történelmi szív modern technológiával
- 1 db DUPLEX 11000 Multi
- 20 dbSMART box áramlásszabályozó VAV
- Akár7400 m3 / h / AHU
- Hűtés
- Szellőztetés
- Kivitelezés éve 2023
EGYEDI ÉPÜLET, EGYEDI MEGKÖZELÍTÉS
Háttér

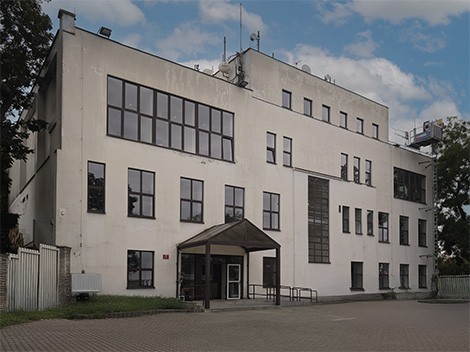

A Vinohrady kerületben található egykori Šťastný vendéglő, később Šretrova étterem néven ismert, a 20. század folyamán számos átalakuláson ment keresztül. Ez egy élénk társasági központ volt, amely számos tánctermet, sörözőt és éttermi kilátóteraszt foglalt magában, és akár 1200 ember befogadására is alkalmas volt. Ma a Riegrovy sady 28 címen a McCann Prague reklámügynökség székhelye található. Az 1937-ben épült épület eredeti konstruktivista jellegét a rekonstrukció során megőrizték, ugyanakkor a helyiség jelentős technológiai modernizáción esett át. Ma a múlt eleganciáját ötvözi a 21. század dizájnjával és kényelmével.
A tetőteraszok továbbra is lenyűgöző kilátást nyújtanak a Rieger-kertekre, az Óvárosra és a Prágai Várra – és a kilátáshoz hasonlóan a épület belső hangulata is kivételes, amelyet ma egy fejlett szellőzőrendszer biztosít, amely az egyes zónák aktuális terhelésének megfelelően szabályozza a szellőzést.
A befektető követelményei
Kihívás
A megrendelésre készült légtechnikai rendszer megvalósítása több szempontból is rendkívüli volt. Maga az épület eredetileg nem volt tervezve ilyen fejlett technológiai megoldás beépítésére, ezért annak integrálása a meglévő helyiségekbe annál nehezebb volt. Az egész projekt nagyon szoros ütemterv szerint zajlott – a tervezés és a szerelés párhuzamosan folyt, így a megoldást fokozatosan, részenként adták át.
További kihívást jelentett a jelentősen korlátozott projektdokumentáció – csak alaprajzok álltak rendelkezésre, ezért a meglévő állapotokkal való összehangolás maximális gondosságot igényelt. Az építész egyúttal magas esztétikai követelményeket támasztott – a vezetékeket úgy kellett elhelyezni, hogy a lehető legkevésbé zavarják a gondosan megtervezett belső teret, ugyanakkor megőrizzék a rendszer funkcionalitását.
Végül azonban sikerült minden mikroklímát érintő követelményt teljesíteni, és egyúttal olyan műszaki megoldást kidolgozni, amely összhangban áll az eredeti építészeti tervvel.
KÖRNYEZETKÍMÉLŐ TECHNOLÓGIA, ERŐS TELJESÍTMÉNY
Megoldás

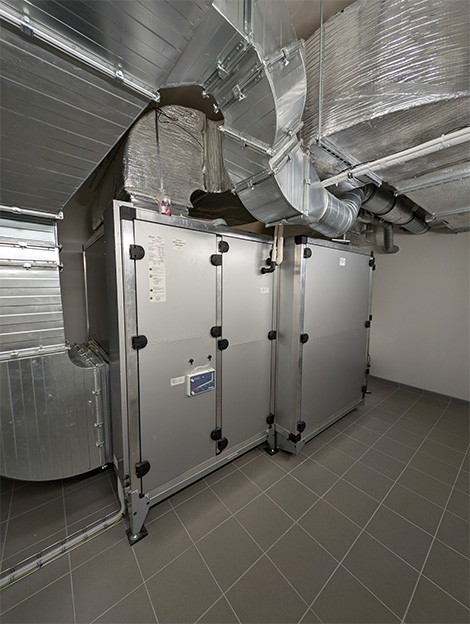

Ehhez a projekthez a DUPLEX 11000 Multi központi légtechnikai egységet választottuk, beépített közvetlen hűtővel és RD5 szabályozóval, 7400 m³/h térfogatáramra méretezve. A kényelmet és a minimális hőveszteséget az EPO-V csővezetékes elektromos után-fűtő biztosítja, míg az egyes helyiségek szabályozott szellőzését összesen 20 darab SMART box VAV áramlásszabályozó biztosítja, amelyek mérete Ø125-től Ø315-ig terjed.
A szellőzés hatékony hővisszanyeréssel és a bejövő levegő célzott hűtésével történik. Minden zónát külön-külön szabályoznak a CO₂ koncentrációja alapján, ami biztosítja a pontos alkalmazkodást a helyiség aktuális üzemeltetéséhez. A rendszer így jelentősen hozzájárul az épület energiahatékonyságához és a felhasználók kényelméhez.
Galéria
McCann Ügynökség
A szándék sikerült
Eredmény
Adaptív szellőzés
A VAV szabályozásnak és a CO₂ monitorozásnak köszönhetően biztosított az optimális légmennyiség minden zónában az igényeknek megfelelően.
Hűtés és fűtés egy rendszerben
Az integrált közvetlen hűtő és elektromos fűtőberendezés biztosítja az egész éves hőkomfortot.
Esztétika kompromisszumok nélkül

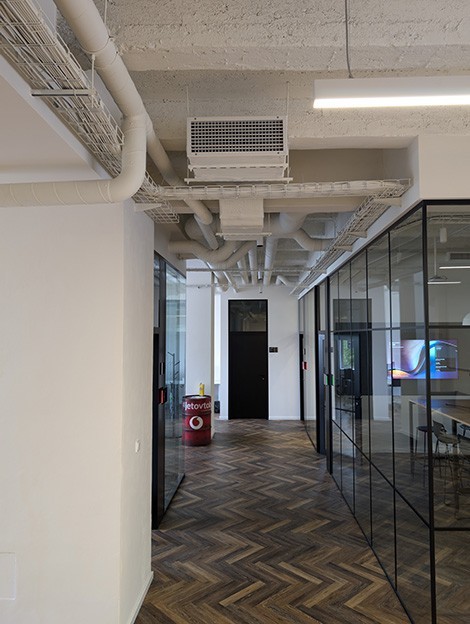

A technológiai megoldás úgy lett tervezve, hogy ne zavarja meg az érzékeny belsőépítészeti design-t – így szinte láthatatlan marad, mégis maximálisan hatékony.
Telepített egységek
DUPLEX Multi
