Centrální systém větrání

Regulace na konstantní tlak
Optimalizace průtoku vzduchu

Základem tohoto řešení je jedna VZT jednotka, která zajišťuje výměnu vzduchu pro více bytových jednotek nebo jiných prostorů bytového domu zároveň. V sortimentu ATREA jsou pro tyto účely připraveny výrobkové řady DUPLEX MultiEco, Flexi a zejména Silent (obrázek legenda 1). Podle rozsáhlosti objektu se může v jednom domě instalovat i více jednotek pro dílčí úseky větrání. Vzduchotechnické jednotky lze dle možností budovy umístit na střeše nebo v technickém zázemí suterénu budovy. Z těchto zařízení vede páteřní vzduchotechnické potrubí do všech obsluhovaných bytů. V bytech pak bývá lokální rozvod do jednotlivých místností podle účelu. VZT jednotka zajišťuje dostatečné množství a tlak vzduchu pro jeho přívod i odvod v celém systému. Navíc může být doplněna o funkci centrálního dohřevu případně zchlazovaní vzduchu.

V závislosti na charakteru instalace a požadavku investora se k jednotce volí příslušné regulátory průtoku vzduchu. Pro zvýšení komfortu větrání jednotlivých bytů, ale i pro zprovoznění systému, se pro každý byt doporučuje instalovat na rozhraní s centrálním rozvodem (na vstupu i na výstupu) regulátor průtoku vzduchu (obrázek legenda 2), tzv. VAV regulační box (Variable Air Volume), jehož funkcí je regulace množství přiváděného a odváděného vzduchu pro konkrétní byt. To dává každému uživateli možnost přímo si určovat kdy a jakou intenzitou bude větrat ve svém bytě.

Jedna vzduchotechnická jednotka DUPLEX na střeše budovy a v každé bytové jednotce regulátor průtoku vzduchu a rozdělovací klapka

Legenda:

Přiváděný čerstvý vzduch z exteriéru

Přiváděný čerstvý vzduch do interiéru

Odpadní vzduch

Odváděný vzduch

Současné nároky na větrání místností, bytů či jiných větraných prostor vyžadují komplexní a náročné požadavky na větrací systém.

Společnost ATREA nabízí široké portfolio v oblasti regulace průtoku vzduchu. Prostřednictvím regulátorů průtoku lze zajistit požadované množství vzduchu na přívodní i odvodním potrubí od větraného prostoru přesně dle potřeb uživatele. V závislosti na produktové řadě pokrývají regulátory průtoku i zvýšené požadavky na snížení spotřeby energie, nízkou hlučnost a přesné řízení při velmi nízkých rychlostech proudění vzduchu.

Z portfolia ATREA si lze vybrat z několika provedení těchto produktů lišící se různými úrovněmi řízení, vybaveností a možností komunikace s prostředím a zákazníkem.

Regulace na konstantní tlak

Systém s regulací na konstantní tlak

Jedná se o konvekční tlakový systém, který funguje na základě konstantního tlaku v potrubní síti. Princip spočívá v tom, že při požadavku na větrání jednotka udržuje nastavený tlak po celou dobu jejího chodu. V případě požadavku z konkrétního bytu/prostoru (požadavku průtoku vzduchu na konkrétní VAV box) se otevře klapka uvnitř VAV boxu. Tím v síti poklesne tlak a vzduchotechnická jednotka, aby tlak dorovnala, zvýší výkon. Tím na základě tlaku dávkuje odpovídající průtok vzduchu do potrubí. Nevýhodou tohoto systému je, že v případě minimálního požadavku na větrání v bytech (většina klapek uzavřených), dochází i nadále k chodu ventilátorů a vydávání poměrně zbytečné energie pro zajištění tlaku v potrubí. Tím se celý systém chová neúsporně z pohledu provozních nákladů i energetiky celého systému. Za cenu vyšších provozních nákladů je systém postaven tak, aby byl zajištěn dostačující komfort pro uživatele.

Charakteristika systému:

nižší pořizovací náklady
méně náročné na projekci
snadné napojení na nadřazený systém
možnost vzdáleného ovládání jednotlivých VAV boxů uživatelem pomocí mobilní aplikace/webového rozhraní (nutnost připojení ethernetem na internet)

regulátory průtoku nemají s centrální jednotkou žádnou komunikační vazbu
bez možnosti rozpočítávání nákladů dle naměřené spotřeby
vyšší riziko hlučnosti systému (z důvodu chodu jednotky na vyšší otáčky, než je u vyššího stupně regulace)

Varianty regulace centrální jednotky:

Měření na konstantní tlak v přívodu nebo odvodu
Měření na konstantní tlak v přívodu s přímým řízením odtahu pomocí CF (Constant flow) – vhodné aplikovat při tlakově vyrovnané trase (vedené souběžně) přívodu a odvodu
Měření na konstantní tlak v přívodu i odvodu – vhodné aplikovat při tlakově odlišné trase přívodu a odvodu

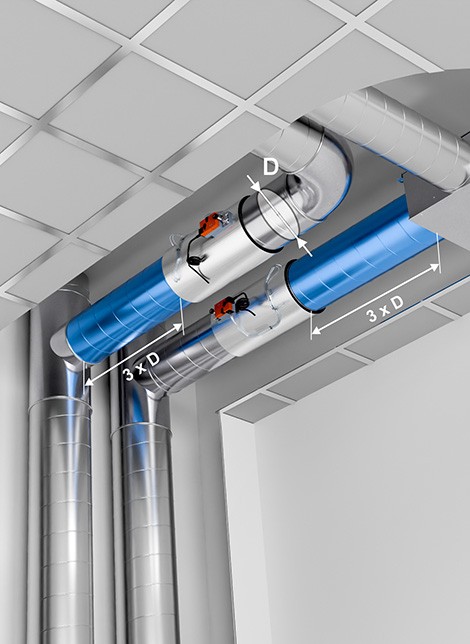

VAV regulátory

Doporučená volba regulátoru průtoku vzduchu:

GREEN box Lite

Sestava nezávislých regulátorů průtoku vzduchu, bez nutnosti komunikace s větrací jednotkou

Přesné měření průtoku vzduchu na přívodu i odtahu

Dimenze 100–400 mm

Rozsah průtoků vzduchu 4–3166 m3/h

Vzdálené ovládání pomocí mobilní aplikace

Regulace aMotion

Detail produktu

EASY box A

Základní systém s jednoduchou regulací

El. řízené klapky bez měření průtoku vzduchu

Dvoupolohové řízení

Detail produktu

Optimalizace průtoku vzduchu

Systém s optimalizací průtoku jednotky

Jedná se o ucelený sofistikovaný systém vyvinutý speciálně pro centrální systémy větrání. Díky vyššímu stupni regulace a uzavřené ethernetové sítě, funguje systém na základě tzv. optimalizace výkonu ventilátoru (pracovního bodu) jednotky. Vzájemná komunikace mezi VZT jednotkou ajednotlivými regulátory průtoku vyhodnocuje a uzpůsobuje výkon svých ventilátorů na nezbytné minimum a to v jakémkoliv provozním stavu. Zároveň nastavuje polohu klapek na regulátorech průtoku tak, aby byla energie škrcením na regulátorech co nejvíce minimalizovaná. To má za následek snížení energetické náročnosti VZT jednotky a zároveň akustického výkonu celého systému.

Tento systém zaručuje vysoký komfort z hlediska větrání v daném objektu a nabízí široké spektrum možností ovládání a regulace.

Charakteristika systému:

vysoce úsporný provoz celého systému
vysoký komfort pro uživatele i správce systému
rozúčtování nákladů dle naměřené spotřeby za větrání
možnost ohřevu přiváděného vzduchu na úrovní bytu
nezávislé ovládání z každého prostoru bez ovlivnění ostatních prostor
systém s možností dálkové správy
snadné napojení na nadřazený systém

vyšší pořizovací náklady
náročnější na elektro-připravenost stavby

VAV regulátory

Doporučená volba regulátoru průtoku vzduchu:

GREEN box Net

HI-tec sestava regulátoru průtoků vzduchu s komunikační vazbou na větrací jednotku
Optimalizace otáček ventilátorů tzn. minimalizace energetické spotřeby a hlučnosti systému
